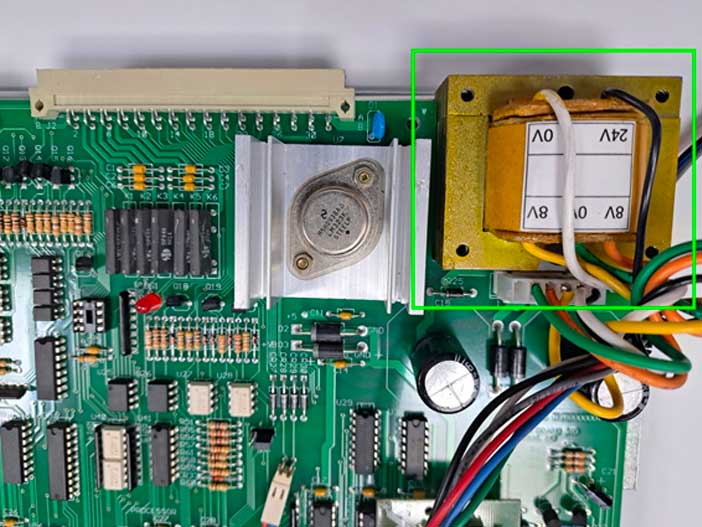

Para el tema de hoy trabajaremos la fuente de la placa principal o la Main board que se encarga de los voltajes que vienen desde el transformador y que son rectificados para distribuirlos según las necesidades de los componentes.

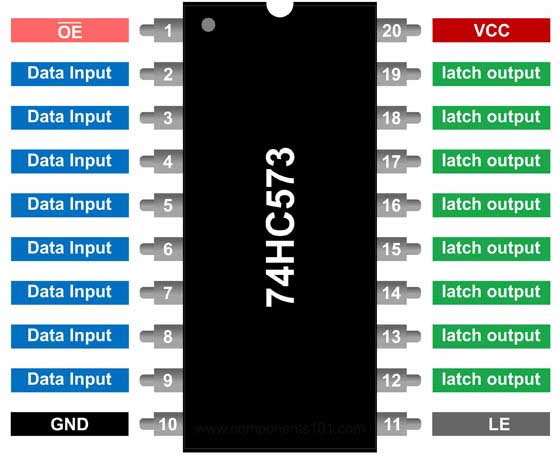

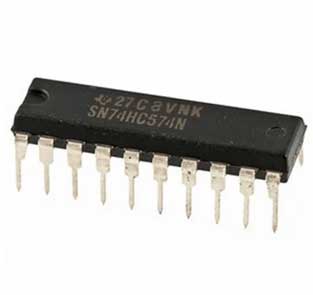

Las placas principales de las maquinas Póker cuentan en su mayoría con los integrados 74HC573 y 74HC574
Entre algunas de las funciones específicas para la Main board o placa principal de póker estos circuitos integrados se encargan de manejar las señales de botones y en algunos casos las de video de la placa principal.
(Lea aquíPóker IGT como reparar señal de botones, cuando no funcionan.)

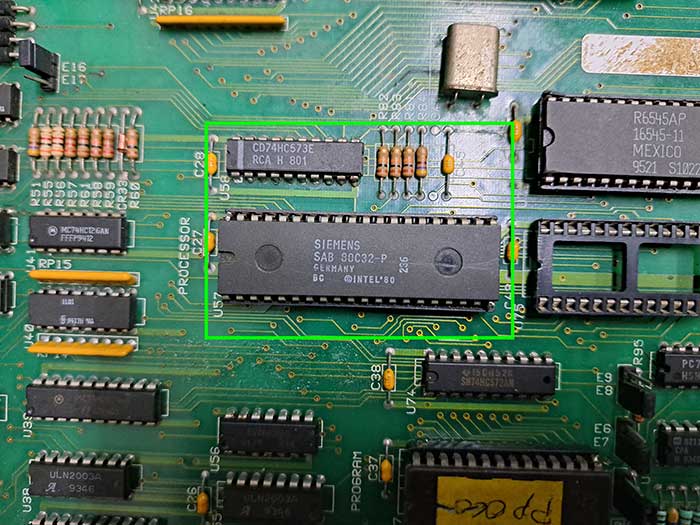

Las placas también vienen con algunos integrados intercambiables como procesadores(80c32)

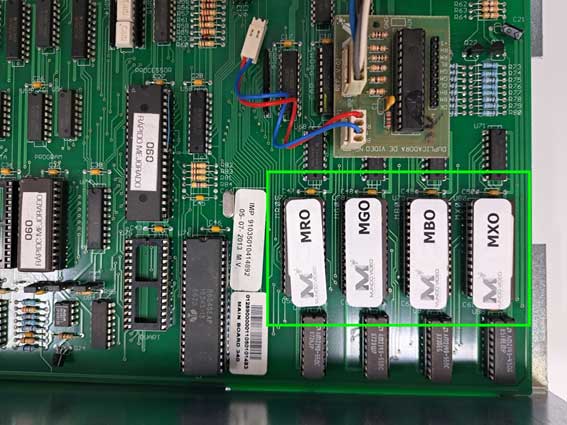

y generadores de caracteres (MRO, MGO, MBO, MXO).

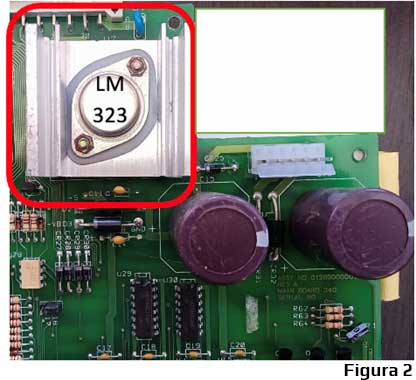

Es muy importante que estos integrados siempre mantengan un voltaje estable máximo de 5 voltios, que en las placas de las maquinas Poker es controlado por el regulador LM323 ubicado en la placa principal en U7(figura 2)
Póker IGT manual técnico, historia del Video Poker

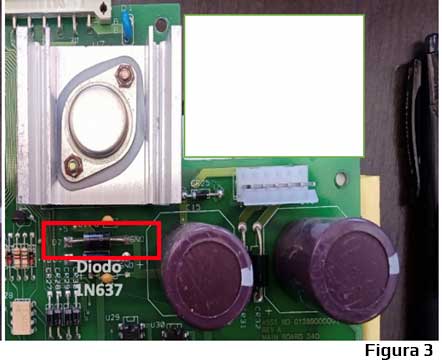

y a su vez rectificado por el diodo1N637 ubicado en la placa principal D2 (figura3)
Regulador de Voltaje

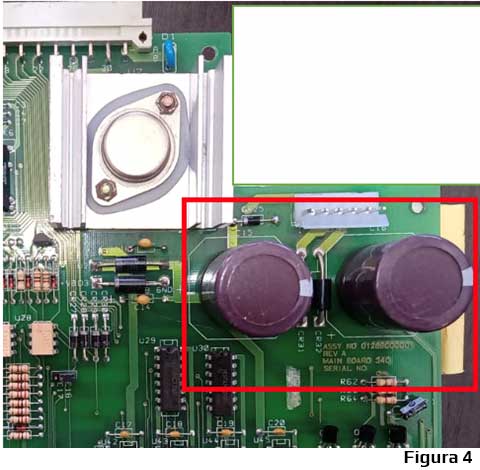

Para el buen funcionamiento del regulador LM323 es necesario hacer mantenimiento periódico de la placa principal revisando y cambiando, si es necesario, los condensadores de 6800uf ubicados en la posición U15 y U16 (figura 4).

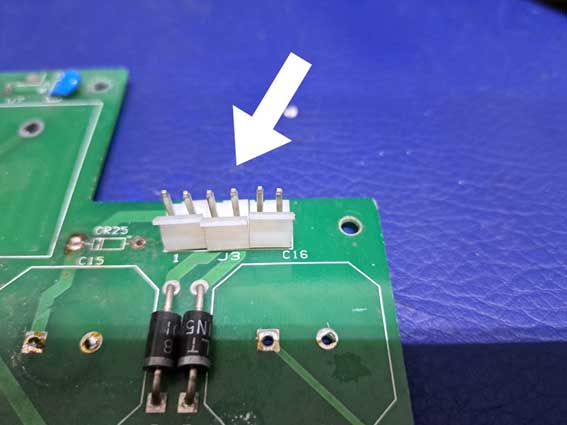

Así mismo se debe cambiar el conector molex de 6 pines ubicado en la posición J3 8 (Figura 5) donde va conectado el transformador de la tarjeta ya que este suele presentar sulfatación por desgaste y genera fallas por falsos contactos.

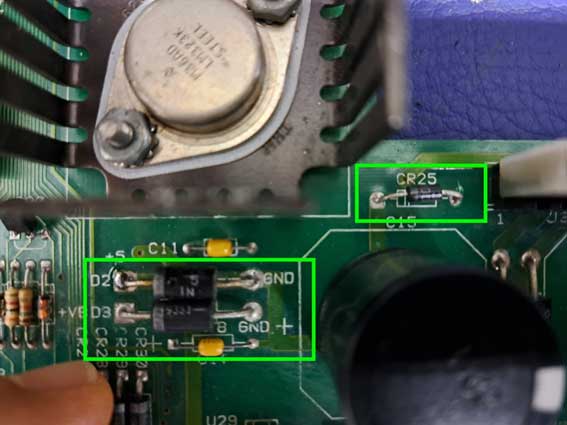

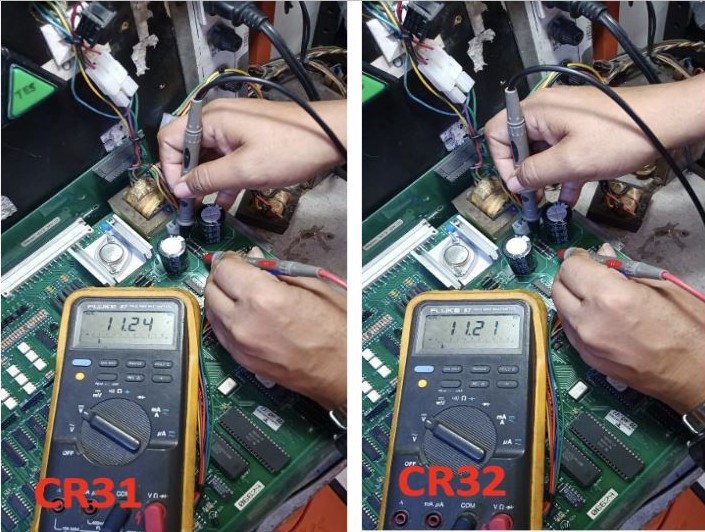

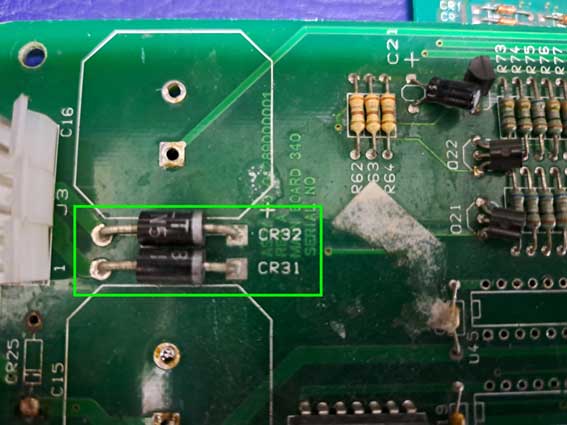

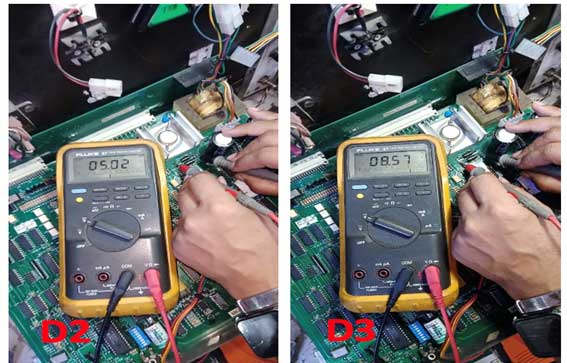

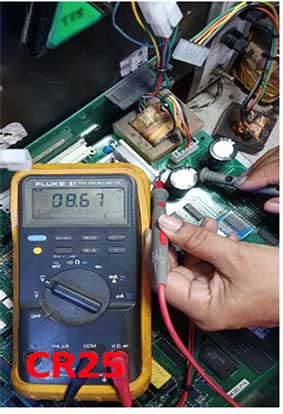

Además, se debe revisar los voltajes de los diodos D2, D3, CR25,
CR31, y CR32.
Aquí te enseñamos que es un diodo, y te enseñamos como medirlo
Como se muestra a continuación:
Te recomendamos buscar en internet la hoja de datos o datasheet (en inglés) para que tengas mejor información del encapsulado, sus componentes y como están numeradas sus patillas.
