SPC2 tarjeta de comunicacíón, es un interfaz que habilita en las tarjetas comunmente Aristocrat la comunicación entre la máquina y el sistema de gestión.
Originalmente fue desarrollada para Bally pero su función se extendió a otras marcas dado que estas( las máquinas de casino) no contaban con ningún tipo de protocolo que concordara con los sistemas que se habían desarrollado hasta el momento; en la actualidad son utilizadas para conectar maquinas de casino Aristocrat en varias de sus referencias, así como Igt y otras más.

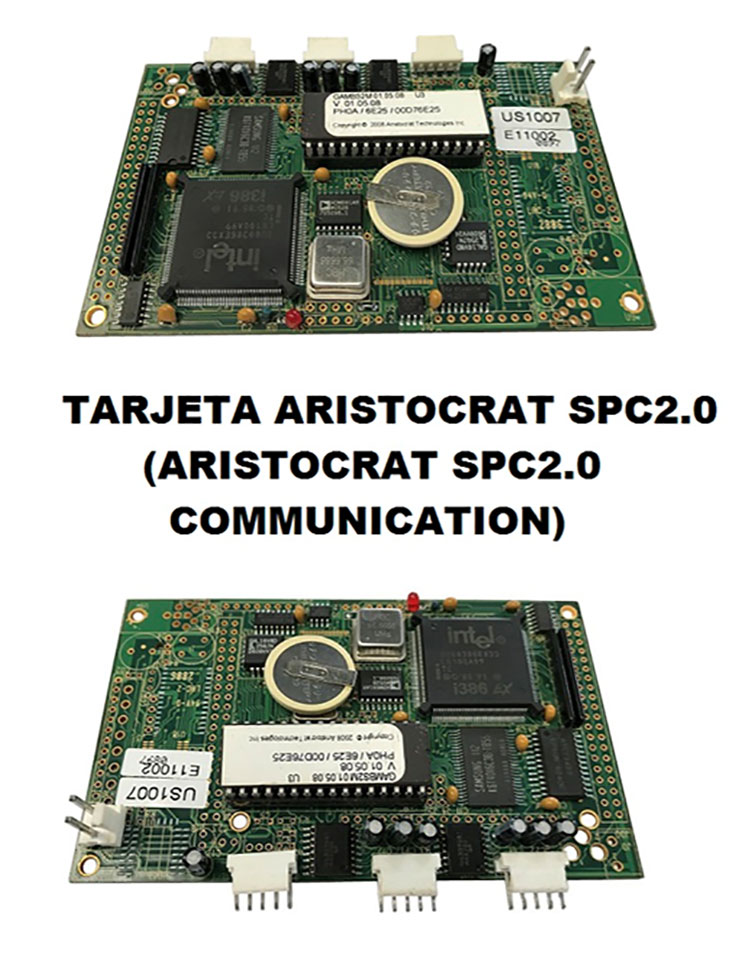

Existen en el mercado dos referencias: SPC2 2.0 y SPC2 2.5.
Las tarjetas SPC 2.0 y 2.5 tienen la misma función. La ventaja de la SPC 2.0 es que trae una memoria eprom la cual se puede actualizar o reprogramar, además los chips max 232 en caso de reparación son de mas fácil consecución en el mercado. La SPC 2.5 tiene la eprom integrada a la tarjeta, y no se puede actualizar de manera convencional.
Para inciar la programación y posterior configuración, empazaremos por explicar en esta imagen el como funciona el Menú y sub-menus subsiguientes de las maquinas Aristocrat MAV500 MKV .

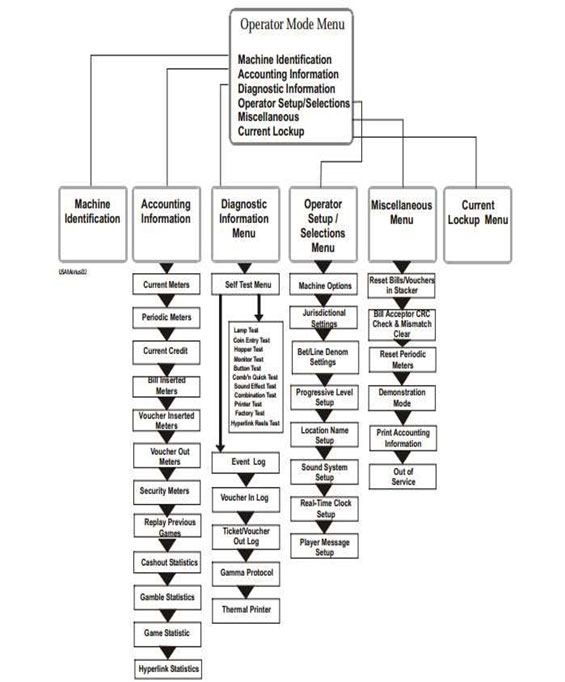

Esquemático de Navegación del Menú de la Máquina
Para acceder a este menú se debe tener la puerta abierta y luego girar la llave de contadores
Primer paso

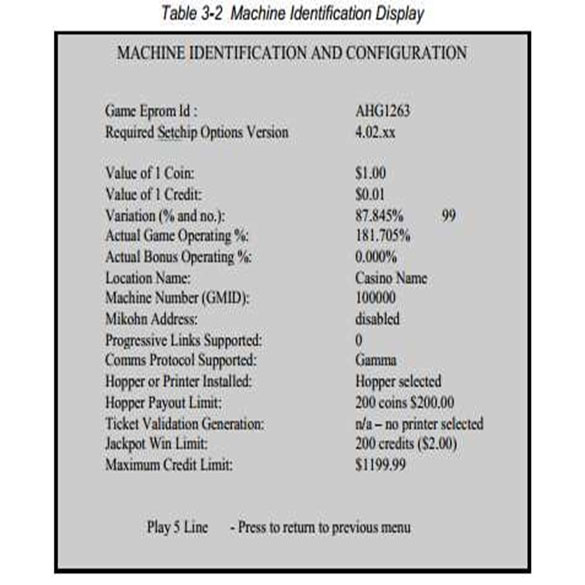

La configuración inicial se encuentra en el menú Machine Information. Lo más importante a tener en cuenta, es el set chip necesario porque varía según el juego. Los contadores se encuentran en el menú accounting information.

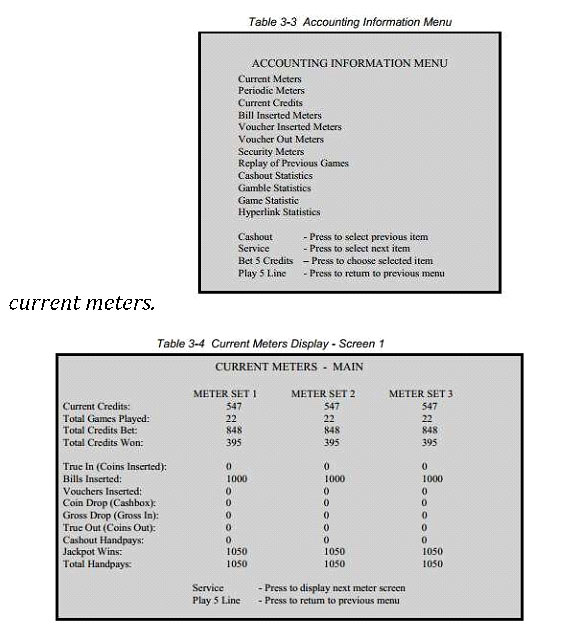

En la sección de contadores se debe tomar foto del submenú
Segundo paso
INSTALACION DEL SETCHIP

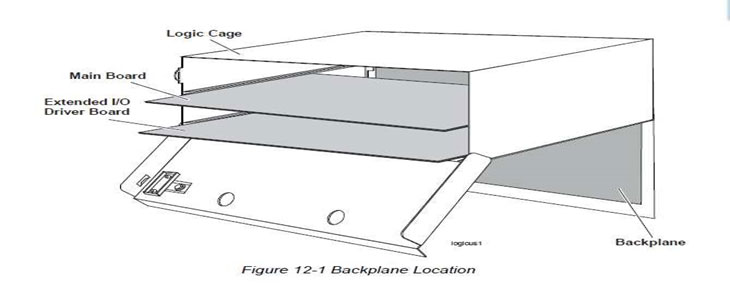

1. Se debe desmontar cuidadosamente la Mainboard para acceder a las memorias EPROM.

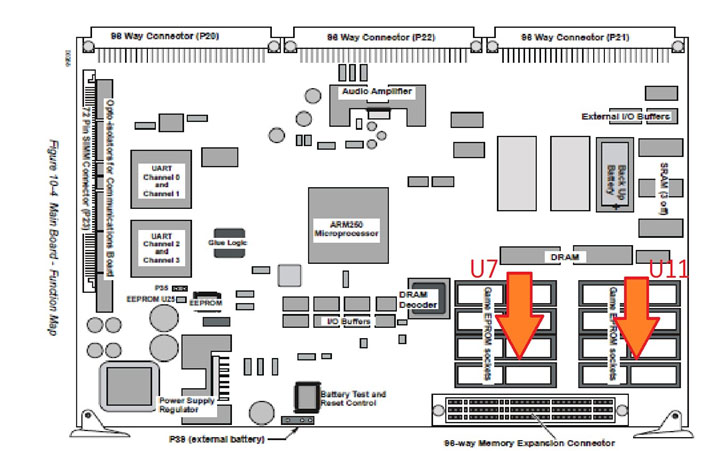

2. Luego se deben retirar las memorias U7 y U11, y se reemplazan por las respectivas memorias de borrado o setchip.
3. Ahora re-instale la mainboard e inicie la máquina para comenzar el proceso de borrado

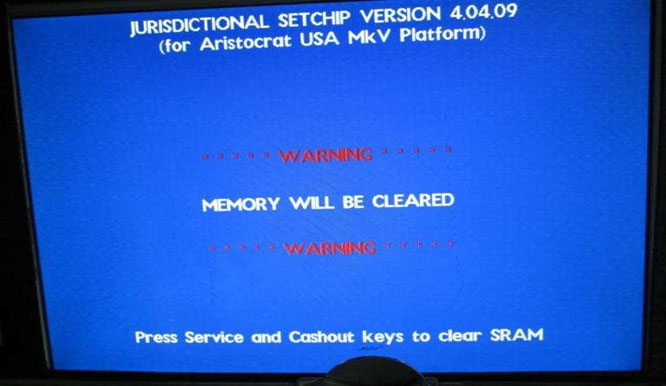

Al iniciar la máquina aparecerála siguiente pantalla y allí se debe dar inicio al borrado.

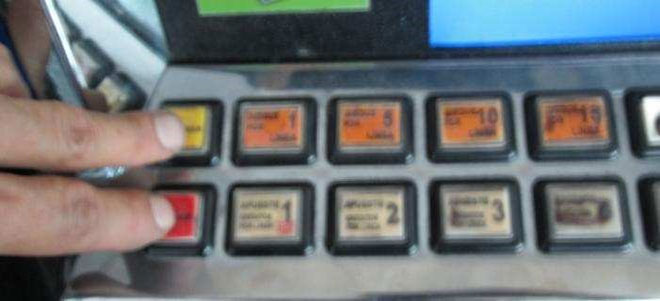

Para borrar la máquina presione los botones service y cash out simultáneamente.

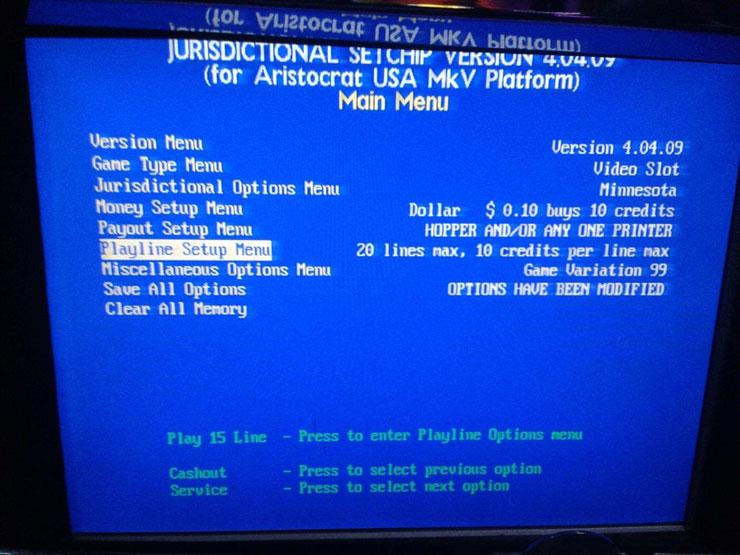

Una vez finalizado el proceso de borrado, aparece la pantalla de configuración del set-chip respectivo.

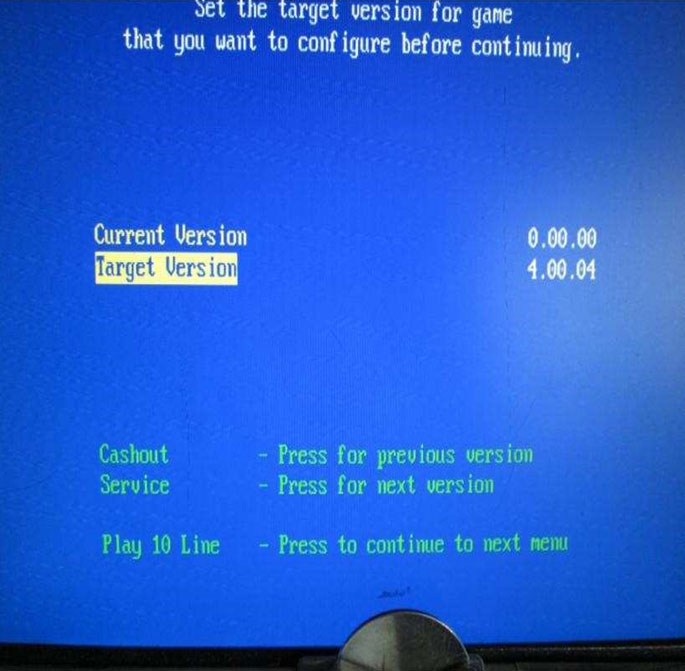

Tenga en cuenta que es necesario seleccionar el Set-chip correspondiente a la versión que se está utilizando. En este caso 4.04.9.

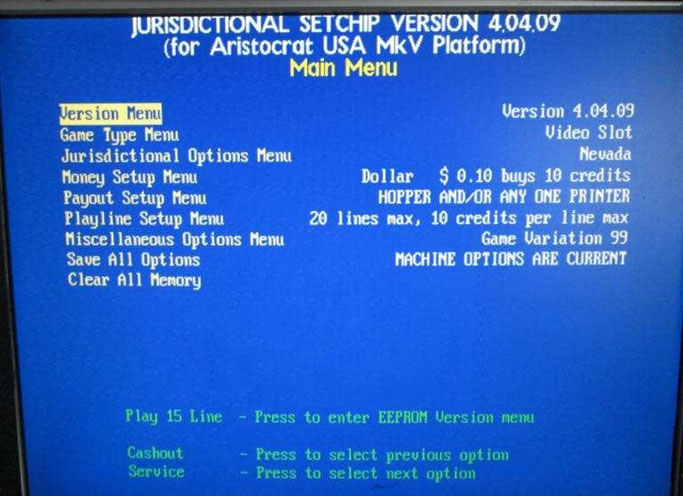

Luego de haber seleccionado el Setchip, se navega por el menú hasta la última opción del menú clear all memory, ejecute el proceso para borrar la maquina totalmente y continuar con la programación.
Aquí es donde es importante el haber tomado fotografías de la configuración inicial, lo que permitirá dejarla tal como estaba antes del proceso y ahorrará tiempo.

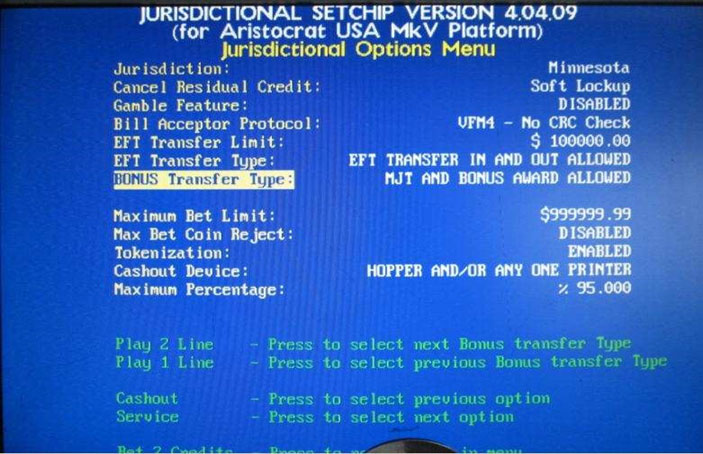

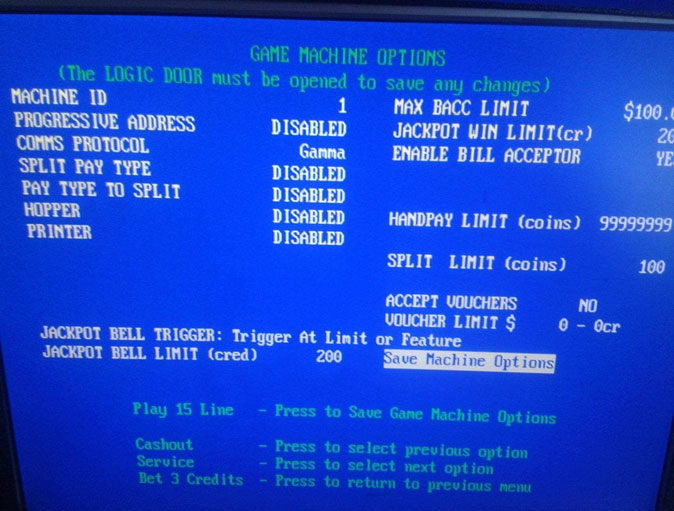

Ahora se debe configurar el SAS para que la maquina quede en línea; Para ello, ingrese a GAME MACHINE OPTIONS y configure Tal como se muestra en la imagen:

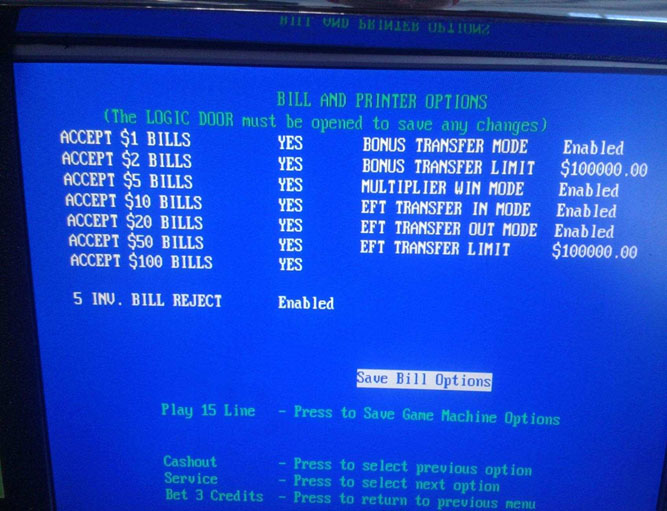

A continuación vaya a la opción de BILL AND PRINTER OPTIONS y configure como esta en la imagen.

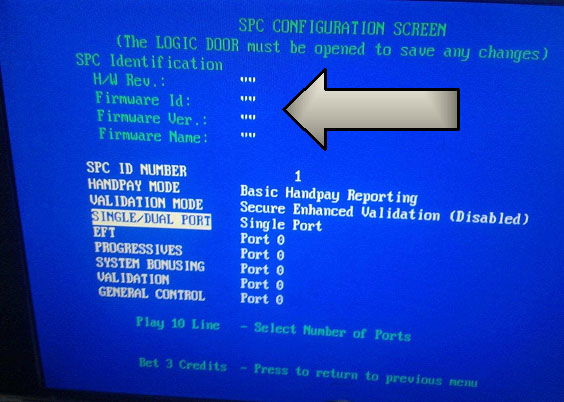

Por ultimo en la opción de SPS CONFIGURATION SCREEN configure tal como indica la imagen, si la SPC2 esta conectada correctamente deberan aparecer los códigos de la máquina:
Si la máquina no comunica se deberan repetir todos los pasos , pero es importante que antes de iniciar la instalación, pruebe la/las tarjetas que van a ser instaladas para saber que estan en perfecto estado de funcionamiento .
