Un puerto de computador es una interfaz o un punto de conexión entre el computador y sus dispositivos periféricos.
En las máquinas de casino los computadores ya forman parte del hardware, y su comunicación con el mundo exterior se realiza atraves de ellos. Leíamos la entrega pasada como hacer la adaptación tan solo cambiando la señales de un controlador de la marca Digitech a 3M , utilizando el conector original .
La función principal de un puerto de computador es actuar como un punto de conexión, donde el cable del periférico se puede conectar y permite que los datos fluyan desde y hacia el dispositivo.
Puertos
Un puerto de computador también se llama puerto de comunicación, ya que es responsable de la comunicación entre la computador y su dispositivo periférico. En general, el extremo hembra del conector se conoce como un puerto y generalmente se asienta en la placa base.
En los Computadores, los puertos de comunicación se pueden dividir en dos tipos según el tipo o protocolo utilizado para la comunicación. Son puertos serie y puertos paralelos.
Un puerto en serie es una interfaz a través de la cual se pueden conectar periféricos mediante un protocolo en serie que implica la transmisión de datos un bit a la vez a través de una sola línea de comunicación. El tipo más común de puerto serie es un conector D-Subminiature o D-Sub que transporta señales RS-232.
Un puerto paralelo, por otro lado, es una interfaz a través de la cual la comunicación entre un computador y su dispositivo periférico se realiza de manera paralela, es decir, los datos se transfieren dentro o fuera en paralelo utilizando más de una línea o cable de comunicación. El puerto de la impresora es un ejemplo de puerto paralelo.
El artículo ofrece una breve introducción a los diferentes tipos de puertos junto con sus aplicaciones.
Tabla de contenido
1. PS / 2
2. Puerto serial
3. DB-25
4. DE-9 o RS-232 o puerto COM
5. Puerto Paralelo o Centronics 36 Pin Puerto
6. Puertos de audio
7. Conectores de sonido envolvente o conector TRS de 3,5 mm
8. S / PDIF / TOSLINK
9. Puertos de video
10. Puerto VGA
11. Interfaz de video digital (DVI)
12. Mini-DVI
13. Micro-DVI
14. Puerto de pantalla
15. Conector RCA
16. Video componente
17. S-Video
18. HDMI
19. USB
20. USB tipo A
21. USB tipo C
22. RJ-45
23. RJ-11
24. e-SATA
1. PS / 2
IBM ha desarrollado el conector PS / 2 para conectar el mouse y el teclado. Se introdujo con la serie de computadores Personal Systems / 2 de IBM y de ahí el nombre de conector PS / 2. Los conectores PS / 2 están codificados en color púrpura para el teclado y verde para el mouse.

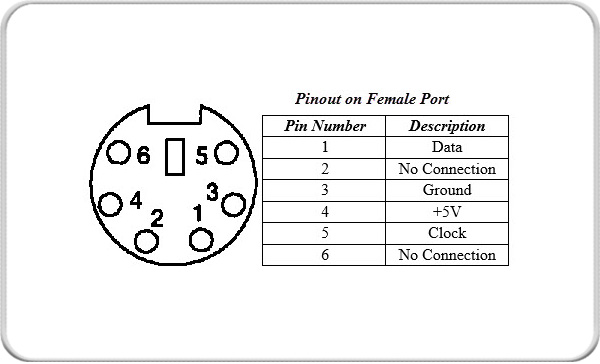

PS / 2 es un conector DIN de 6 pines. El diagrama de pines de un conector hembra PS / 2 se muestra a continuación.
Aunque el pinout de los puertos PS / 2 del mouse y del teclado son los mismos, los computadores no reconocen el dispositivo cuando están conectadas al puerto incorrecto.
El puerto PS / 2 ahora se considera un puerto heredado, ya que el puerto USB lo ha reemplazado y muy pocas de las placas base modernas lo incluyen como un puerto heredado.
2. Puerto serial
A pesar de que la comunicación en PS / 2 y USB es en serie, técnicamente, el término Puerto serie se usa para referir la interfaz que cumple con el estándar RS-232. Hay dos tipos de puertos serie que se encuentran comúnmente en un computador: DB-25 y DE-9.
DB-25
DB-25 es una variante del conector D-sub y es el puerto original para la comunicación serie RS-232. Fueron desarrollados como el puerto principal para conexiones en serie utilizando el protocolo RS-232, pero la mayoría de las aplicaciones no requerían todos los pines.
Por lo tanto, el DE-9 se desarrolló para la comunicación en serie basada en RS-232, mientras que el DB-25 rara vez se usó como un puerto en serie y con frecuencia se usó como un puerto de impresora paralelo como reemplazo del conector Centronics Parallel de 36 pines.
DE-9 o RS-232 o puerto COM
DE-9 es el puerto principal para la comunicación serie RS-232. Es un conector D-sub con E shell y con frecuencia se denomina DB-9. Un puerto DE-9 también se llama como un puerto COM y permite la comunicación serial dúplex completa entre el computador y su periférico.
Algunas de las aplicaciones del puerto DE-9 son una interfaz en serie con un mouse, teclado, módem, fuentes de alimentación ininterrumpible (UPS) y otros dispositivos externos compatibles con RS-232.

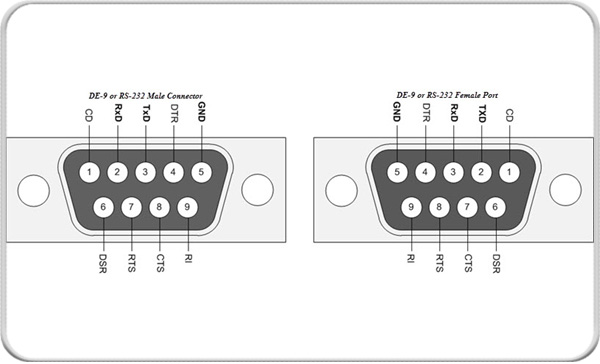

El diagrama de pines del puerto DE-9 se muestra a continuación.
El uso de los puertos DB-25 y DE-9 para la comunicación está en declive y se reemplazan por USB u otros puertos.
3. Puerto Paralelo o Centronics 36 Pin Puerto

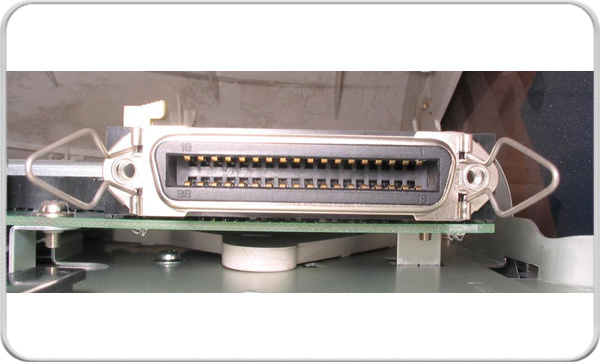

El puerto paralelo es una interfaz entre el computador y los dispositivos periféricos, como impresoras con comunicación paralela. El puerto Centronics es un puerto de 36 pines que se desarrolló como una interfaz para impresoras y escáneres y, por lo tanto, un puerto paralelo también se denomina puerto Centronics.
Antes del uso generalizado de los puertos USB, los puertos paralelos son muy comunes en las impresoras. El puerto Centronics fue reemplazado posteriormente por el puerto DB-25 con interfaz paralela.
4. Puertos de audio
Los puertos de audio se utilizan para conectar altavoces u otros dispositivos de salida de audio con el computador. Las señales de audio pueden ser analógicas o digitales y, dependiendo de eso, el puerto y su conector correspondiente difieren.
Conectores de sonido envolvente o conector TRS de 3,5 mm
Es el puerto de audio más común que se puede usar para conectar auriculares estéreo o canales de sonido envolvente. En la mayoría de los computadores se incluye un sistema de 6 conectores para salida de audio, así como una conexión de micrófono.

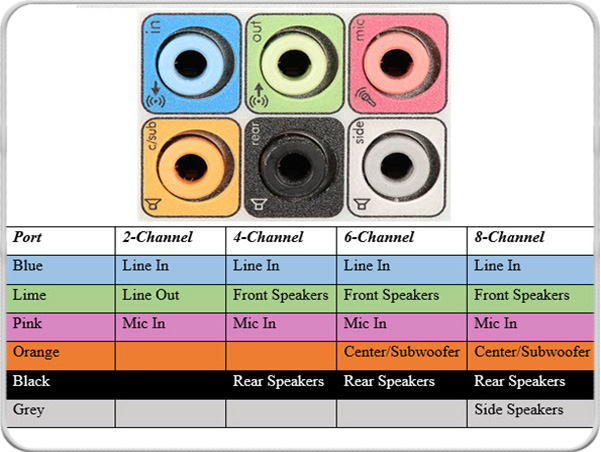

Los 6 conectores están codificados por color como azul, lima, rosa, naranja, negro y gris. Estos 6 conectores se pueden usar para una configuración de sonido envolvente de hasta 8 canales
Puertos de sonido envolvente
5. S / PDIF / TOSLINK
El formato de interfaz digital de Sony / Phillips (S / PDIF) es una interconexión de audio que se utiliza en los medios domésticos. Admite audio digital y se puede transmitir mediante un cable de audio RCA coaxial o un conector TOSLINK de fibra óptica.
La mayoría de los sistemas de entretenimiento en el hogar con computadores están equipados con S / PDIF sobre TOSLINK. TOSLINK (Toshiba Link) es el puerto de audio digital que se usa con más frecuencia y es compatible con el sonido envolvente de 7.1 canales con solo un cable. En la siguiente imagen, el puerto de la derecha es un puerto S / PDIF.
6. Puertos de video
Puerto VGA

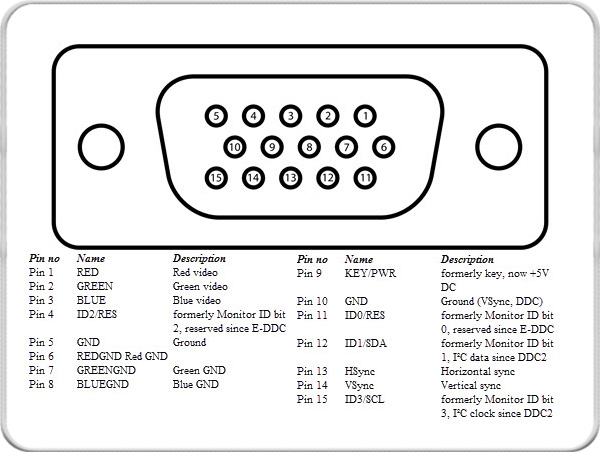

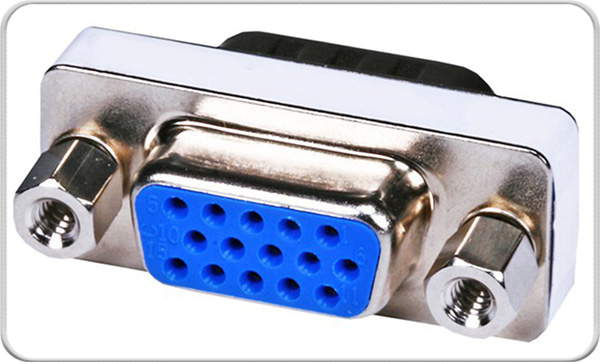

El puerto VGA se encuentra en muchos computadores, proyectores, tarjetas de video y televisores de alta definición. Es un conector D-sub que consta de 15 pines en 3 filas. El conector se llama como DE-15.
El puerto VGA es la interfaz principal entre los computadores y los monitores CRT más antiguos. Incluso los modernos monitores LCD y LED son compatibles con puertos VGA, pero la calidad de la imagen se reduce. VGA transporta señales de video analógicas hasta una resolución de 648X480.
Con el aumento del uso del video digital, los puertos VGA están siendo reemplazados gradualmente por HDMI y puertos de pantalla. Algunos computadores portátiles están equipados con puertos VGA integrados para conectarse a monitores o proyectores externos. El pinout de un puerto VGA se muestra a continuación.
7. Interfaz de video digital (DVI)

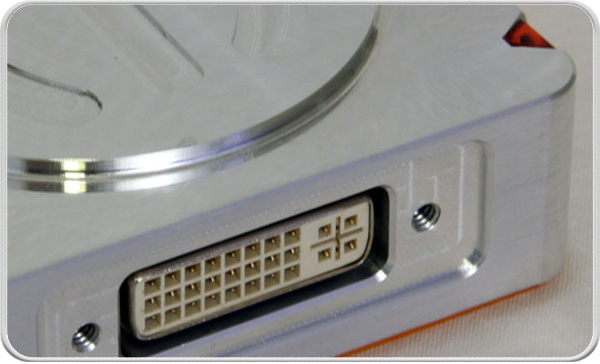

DVI es una interfaz digital de alta velocidad entre un controlador de pantalla como un computador y un dispositivo de pantalla como un monitor. Fue desarrollado con el objetivo de transmitir señales de video digital sin pérdida y reemplazar la tecnología analógica VGA.

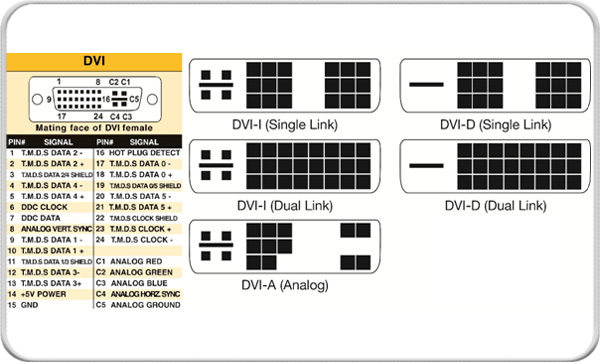

Hay tres tipos de conectores DVI según las señales que puede transportar: DVI-I, DVI-D y DVI-A. DVI-I es un puerto DVI con señales analógicas y digitales integradas. DVI-D solo admite señales digitales y DVI-A solo admite señales analógicas.
Las señales digitales pueden ser de un solo enlace o de un enlace dual, donde un solo enlace admite una señal digital de hasta 1920X1080 de resolución y un enlace doble admite una señal digital de hasta 2560X1600 de resolución. La siguiente imagen compara las estructuras de los tipos DVI-I, DVI-D y DVI-A junto con los pinouts.
Mini-DVI
El puerto Mini-DVI es desarrollado por Apple como una alternativa al puerto Mini-VGA y es físicamente similar a uno. Es más pequeño que un puerto DVI normal.
Es un puerto de 32 pines y es capaz de transmitir señales DVI, compuesto, S-Video y VGA con sus respectivos adaptadores. La siguiente imagen muestra un puerto Mini-DVI y su cable compatible.
Micro-DVI
El puerto micro-DVI, como su nombre indica, es físicamente más pequeño que el Mini-DVI y es capaz de transmitir solo señales digitales.

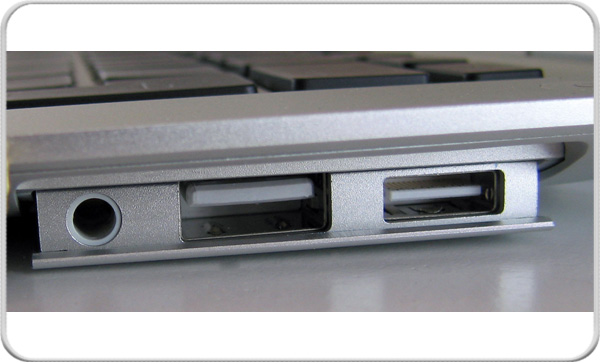

Este puerto se puede conectar a dispositivos externos con interfaces DVI y VGA y se requieren los adaptadores correspondientes. En la siguiente imagen, se puede ver un puerto Micro-DVI junto a los puertos para auriculares y USB.
8. Puerto de pantalla

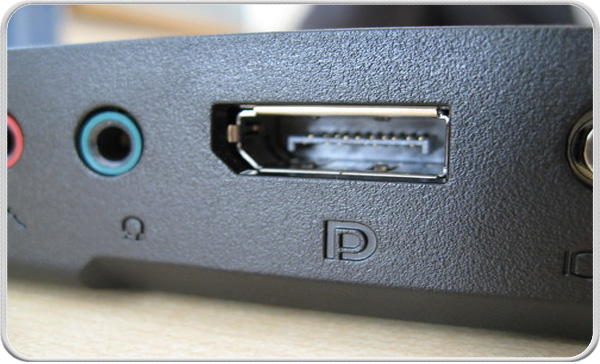

Display Port es una interfaz de pantalla digital con audio de múltiples canales opcional y otras formas de datos. Display Port se desarrolló con el objetivo de reemplazar los puertos VGA y DVI como la interfaz principal entre un computador y un monitor.
La última versión de DisplayPort 1.3 puede manejar una resolución de hasta 7680 X 4320.

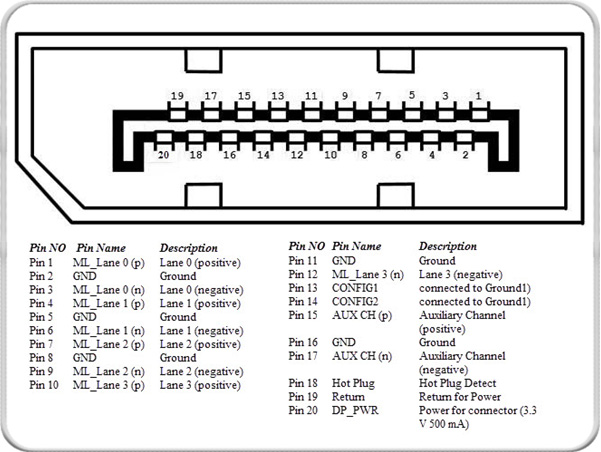

El puerto de pantalla tiene un conector de 20 pines, que es un número muy inferior en comparación con el puerto DVI y ofrece una mejor resolución. El diagrama de pines de un puerto de visualización se muestra a continuación.
9. Conector RCA
El conector RCA puede transportar señales de video compuesto y audio estéreo a través de tres cables. El video compuesto transmite señales de video analógico y el conector es como conector RCA de color amarillo.
Las señales de video se transmiten a través de un solo canal junto con los pulsos de sincronización de línea y trama a una resolución máxima de 576i (resolución estándar).
Los conectores rojo y blanco se utilizan para señales de audio estéreo (rojo para el canal derecho y blanco para el canal izquierdo).
10. Video componente
El video componente es una interfaz donde las señales de video se dividen en más de dos canales y la calidad de la señal de video es mejor que la de video compuesto.
Al igual que el video compuesto, el video componente solo transmite señales de video y se deben usar dos conectores separados para el audio estéreo. El puerto de video componente puede transmitir señales de video tanto analógicas como digitales.
Los puertos del video Componente que se encuentra comúnmente utilizan 3 conectores y están codificados en color como Verde, Azul y Rojo.
11. S-Video
El conector S-Video o Video separado se usa para transmitir solo señales de video. La calidad de la imagen es mejor que la del video compuesto, pero tiene una resolución menor que la del video componente.

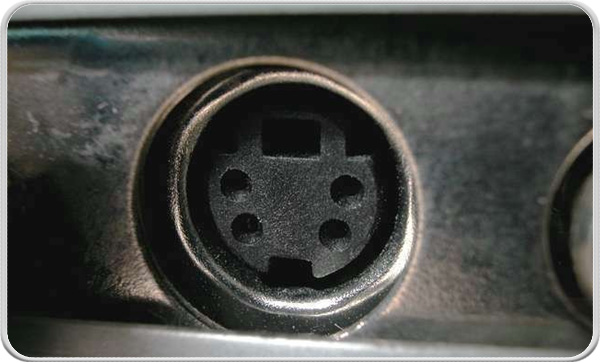

El puerto de S-Video es generalmente de color negro y está presente en todos los televisores y en la mayoría de los computadores. El puerto S-Video se parece a un puerto PS / 2, pero consta de solo 4 pines.
De los 4 pines, un pin se usa para transportar las señales de intensidad (blanco y negro) y el otro se usa para transportar señales de color. Ambos pines tienen sus respectivos pines de tierra. El diagrama de pines de un puerto de S-Video se muestra a continuación.
12. HDMI
HDMI es una abreviatura de High Definition Media Interface. HDMI es una interfaz digital para conectar dispositivos de alta definición y ultra alta definición como monitores de computador, televisores HDTV, reproductores de Blu-Ray, consolas de juegos, cámaras de alta definición, etc.
HDMI se puede utilizar para transportar señales de audio sin comprimir y sin comprimir. El puerto HDMI de tipo A se muestra a continuación.

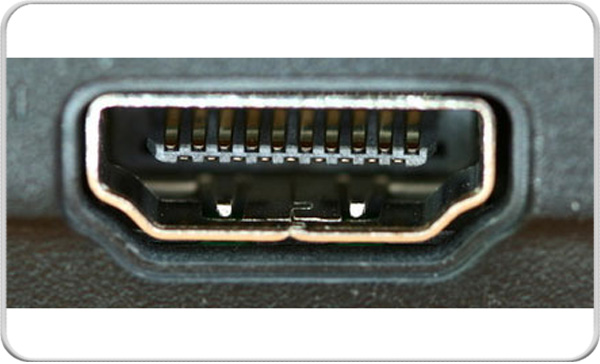

El conector HDMI consta de 19 pines y la última versión de HDMI, es decir, HDMI 2.0 puede transmitir señales de video digital con una resolución de hasta 4096 × 2160 y 32 canales de audio. El diagrama de pines de un puerto HDMI es el siguiente.
13. USB
El bus serie universal (USB) reemplazó a los puertos serie, puertos paralelos, conectores PS / 2, puertos de juegos y cargadores de energía para dispositivos portátiles.
El puerto USB puede usarse para transferir datos, actuar como una interfaz para periféricos e incluso actuar como una fuente de alimentación para dispositivos conectados a él. Hay tres tipos de puertos USB: Tipo A, Tipo B o mini USB y Micro USB.
USB tipo A

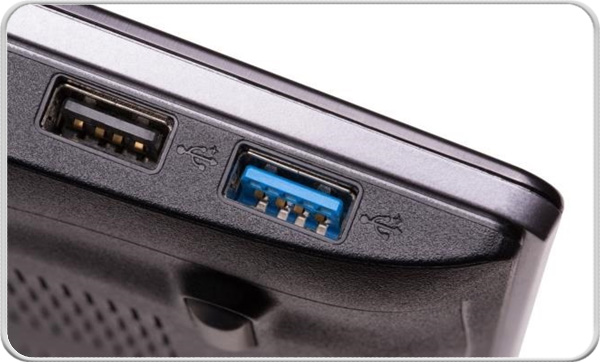

El puerto USB tipo A es un conector de 4 pines. Existen diferentes versiones de puertos USB Tipo A: USB 1.1, USB 2.0 y USB 3.0. USB 3.0 es el estándar común y admite una velocidad de datos de 400MBps.
USB 3.1 también se lanzó y admite una velocidad de datos de hasta 10 Gbps. El USB 2.0 tiene un código de color negro y el USB 3.0 es azul. La siguiente imagen muestra los puertos USB 2.0 y USB 3.0.

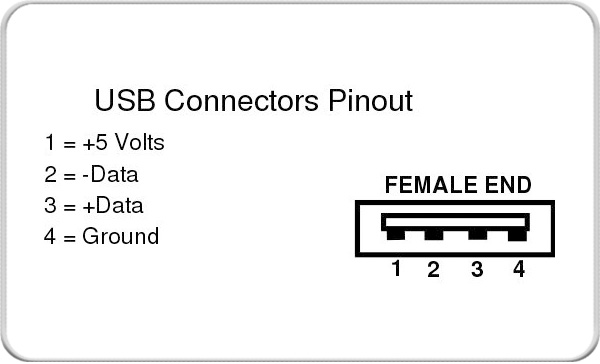

El diagrama de pines de USB Tipo - A Un puerto se muestra a continuación. El pinout es común a todos los estándares de Tipo - A.
USB tipo C

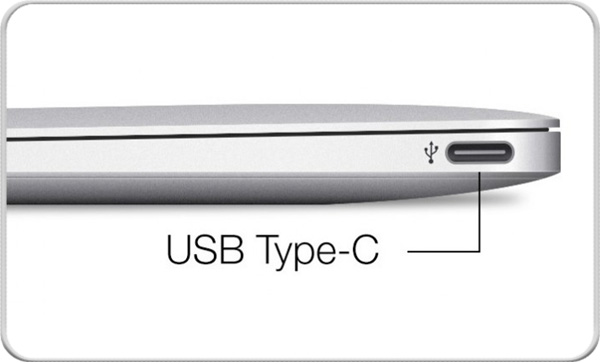

USB Tipo - C es la última especificación del USB y es un conector reversible. USB Tipo - C se supone que reemplaza los Tipos A y B y se considera una prueba de futuro.

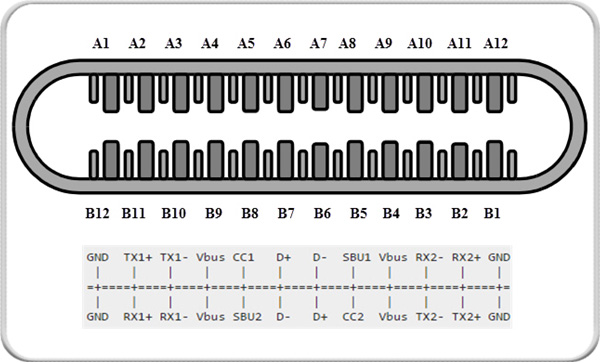

El puerto de USB Tipo - C consta de 24 pines. El diagrama de pines de USB Tipo - C se muestra a continuación. Tipo de USB - C puede manejar una corriente de 3A.
Esta función de manejo de alta corriente se usa en la última tecnología de carga rápida en la que la batería de un teléfono inteligente alcanzará su plena carga en menos tiempo.
14. RJ-45
Ethernet es una tecnología de red que se utiliza para conectar su computador a Internet y comunicarse con otras computadores o dispositivos de red.
La interfaz que se usa para redes de computadores y telecomunicaciones se conoce como Registered Jack (RJ) y el puerto RJ-45, en particular, se usa para Ethernet a través del cable. El conector RJ-45 es un conector modular de 8 contactos - 8 contactos (8P - 8C).
La última tecnología de Ethernet se llama Gigabit Ethernet y admite una tasa de transferencia de datos de más de 10 Gigabits por segundo. A continuación, se muestra el puerto Ethernet o un puerto LAN con conector tipo 8P - 8C junto con el cable RJ-45 macho.
El conector modular 8P - 8C sin clave generalmente se refiere al Ethernet RJ-45. A menudo, los puertos RJ-45 están equipados con dos LED para indicar la transmisión y la detección de paquetes.
Como se mencionó anteriormente, un puerto Ethernet RJ-45 tiene 8 pines y la siguiente imagen muestra el pinout de uno.
15. RJ-11
RJ-11 es otro tipo de conector registrado que se utiliza como interfaz para conexiones de teléfono, módem o ADSL. Aunque los computadores casi nunca están equipados con un puerto RJ-11, son la interfaz principal en todas las redes de telecomunicaciones.
Los puertos RJ-45 y RJ11 se parecen, pero RJ-11 es un puerto más pequeño y utiliza un conector de 6 puntos - 4 contactos (6P - 4C), aunque un número de 6 puntos - 2 contactos (6P - 2C) es suficiente. La siguiente es una imagen de un puerto RJ-11 y su conector compatible.

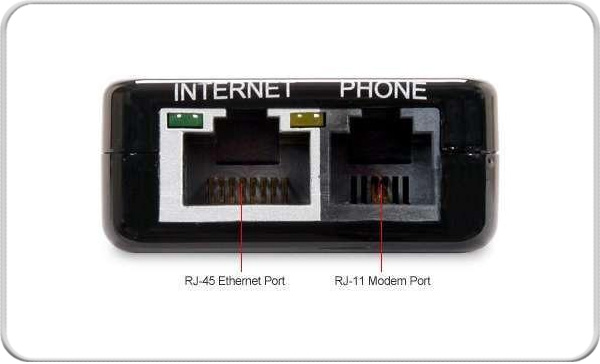

La siguiente imagen se puede utilizar para comparar los puertos RJ-45 y RJ-11.
16. e-SATA

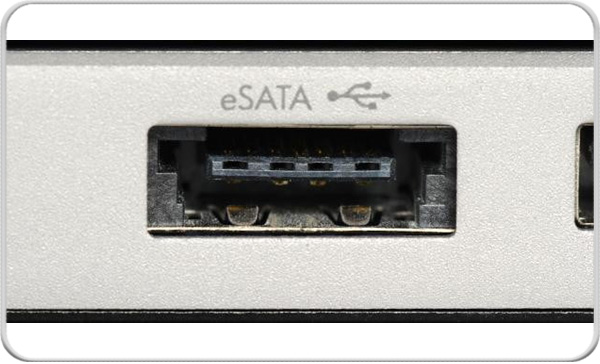

e-SATA es un conector de conexión serie AT externo que se utiliza como interfaz para conectar dispositivos de almacenamiento masivo externos. El moderno conector e-SATA se llama e-SATAp y significa puertos Power e-SATA.
Son puertos híbridos capaces de soportar tanto e-SATA como USB. Ni la organización SATA ni la organización USB han aprobado oficialmente el puerto e-SATAp y deben utilizarse a riesgo del usuario.
La imagen de arriba es de un puerto e-SATAp. Muestra que se pueden conectar dispositivos e-SATA y USB.
