  Convertir un touch screen de Digitech a 3M




Convertir un touch screen de Digitech a 3M
Publicado: 2019-04-08

He tenido algunos amigos que me han preguntado cómo convierto los monitores IGT MLD KTL220MD-04 que tienen las pantallas táctiles Digitech a las pantallas táctiles 3M.

Sé que esta información ya está disponible, pero aún no he visto ninguna con imágenes. Si eres como yo, a veces solo leer la información puede ser un poco confuso ya que soy más una persona visual. Hay cosas que realmente necesito ver para entenderlas, así que aquí está mi versión. Espero que ayude a alguien en el mundo de la tecnología.



Para quitar el soporte del ventilador, quite estos tornillos (a los que he apuntado con flechas). Hay cuatro tornillos que lo mantienen en su lugar.



Una vez que quita este soporte, este es el cable que va a intervenir y trabajar.



Cortará el extremo hembra que no se usará.

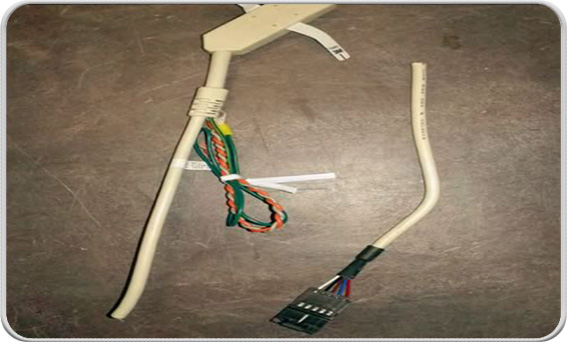

Luego, quitará el cable 3M de la nueva pantalla táctil y cortará el extremo hembra de 5 pines. Esta parte se unirá al cable Digitech. Ahora puede seguir la imagen de la página siguiente.

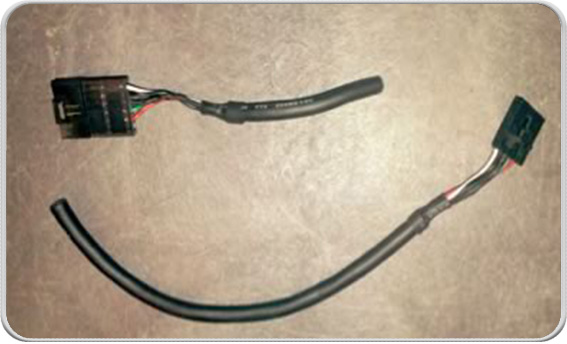

El conector hembra Digitech de 6 pines que cortó ya no se usa.



Intenté simplemente cambiar el conector para evitar cortar el cable, pero los pines son de diferente tamaño y no se ajustaban bien.




Para el cableado, puedes seguir el código de color de esta imagen



Básicamente estás volteando el cable Digitech y convirtiéndolo en un conector de 5 pines en lugar de un conector de 6 pines.

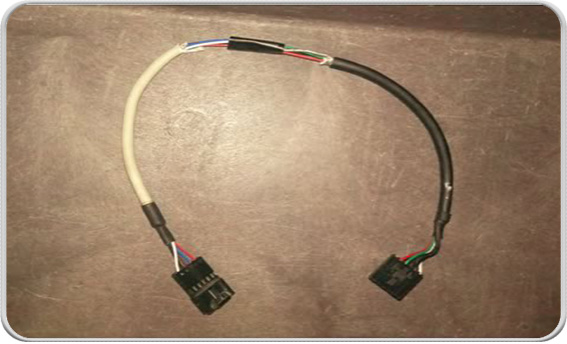

Este es el aspecto que debería tener su cable cuando haya terminado con él y está listo para ser instalado . Lo conectará de nuevo a la placa de pantalla táctil Digitech y a la nueva pantalla táctil de 3M.
