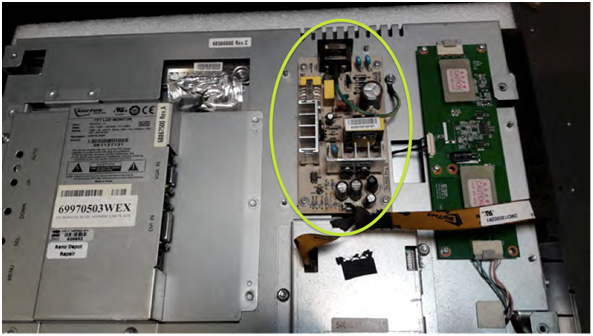

Esta fuente , es una unidad de 12V, 4A y como con las fuentes de alimentación modernas, tienen un voltaje de entrada oscilante de 100 a 240 V de CA nominal, con una frecuencia de entrada que abarca desde 47 a 63 Hz.
Una vista rápida de la fuente de alimentación no mostró nada fuera de lo común, ni semiconductores, condensadores ni resistencias carbonizadas. Y, sin embargo, si no había nada realmente malo en ello, algo ciertamente estaba afectando su funcionamiento…
Las fuentes tienden a sufrir cuando se dejan constantemente encendidas durante mucho tiempo. Me refiero a meses y años aquí. Cuando se apaga o se retira la fuente de alimentación, es posible que tenga que prepararse para lo peor una vez que se encienda nuevamente.
Curiosamente, incluso si un componente ha fallado, obviamente dependiendo de dónde se encuentre en el circuito, esto podría no tener ningún efecto en el funcionamiento de la unidad, hasta que la fuente de alimentación se conecte de nuevo. Podría haber un escenario de 'Cada uno por la suya’, y es probable que lo sigan los componentes que tienen que ver con la etapa del circuito averiado.
En un lugar tranquilo, es posible que escuche que la fuente de alimentación entra en modo de sobrecarga. Esto podría activarse ya sea porque hay un corto circuito en una de las placas que está suministrando o tal vez la fuente de alimentación en sí se ha ido en corto.
El ruido que haría, durante el modo de sobrecarga, sería como un reloj de tiempo. Ese es el ruido de la alimentacion que se inicia y luego se apaga solo porque ha detectado algo fuera de lo común. Este ruido de tictac continuaría hasta que se haya rectificado el problema de la sobrecarga. En raras ocasiones, he tenido casos en los que la fuente finalmente se dispara, por lo que es casi irreparable, pero hasta ahora, esto no ha sucedido con este modelo.
Para eliminar una gran parte del trabajo de diagnóstico y localización de fallas, puede quitar el conector de cuatro pines en W801, que se encuentra en el otro extremo del conector de entrada de red, P801.

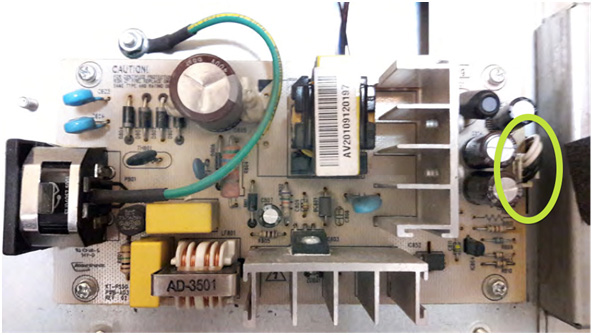

De la imagen, cuatro cables son visibles en W801, dos colores negros y dos blancos. Los cables negros son comunes entre sí, y los blancos también. En el lado de la soldadura de la PCB, las pistas los conectan entre sí. En esta configuración, los cables negros son positivos, y los blancos son negativos.
Puede verificar la salida de la fuente de alimentación con un multímetro o un alcance, lo que desee. Si el resultado es correcto, debería ver un constante 12V en él. Si al volver a enchufar el conector, el ruido de sobrecarga vuelve a escucharse, debe confirmar que el riel de suministro de la placa de imagen no está causando un cortocircuito en la unidad de suministro de energía, enviándola a una sobrecarga.
Una prueba de continuidad rápida, en comparación con una buena placa de imagen conocida, debería resolver cualquier duda de que este defectuosa o no.
Si las lecturas comparativas son similares, debe volver a la PSU. Normalmente, en muchos de los casos que he tenido fuentes de alimentación que no funcionan correctamente, en su mayoría he encontrado que los condensadores de salida han perdido sus valores. Estos se pueden verificar fácilmente con un medidor ESR. ( lea aquí como leer un condensador o capacitor)
En carga es la forma ideal de probar una fuente de alimentación. Si la salida no es un pico alto, un medidor no detectará esto por lo que debe usarse un osciloscopio. No todos tienen acceso a un equipo tan precioso, pero un medidor de ESR puede salvarle la vida.
Su uso principal es la medida de la 'resistencia en serie' de un condensador. La belleza de estos medidores es que no es necesario quitar los componentes sospechosos de su lugar en el circuito, a diferencia de cuando se utilizan medidores de capacitancia convencionales.

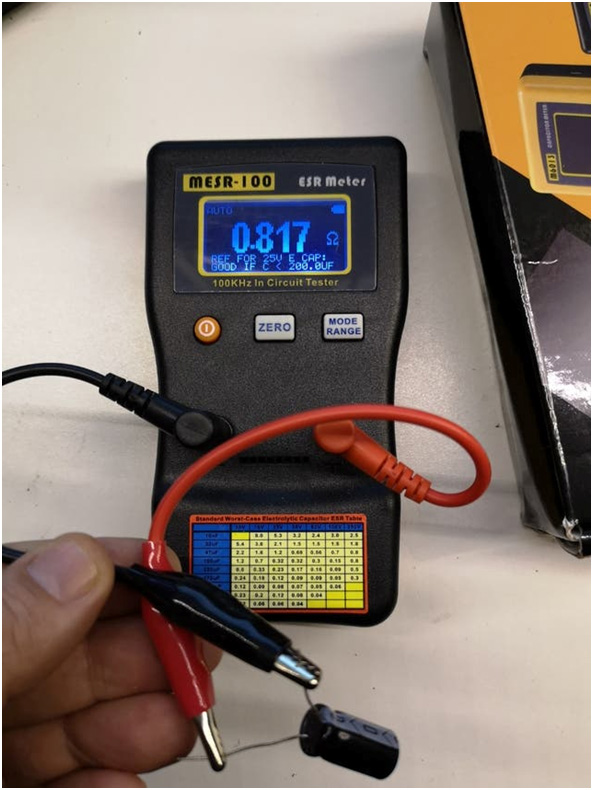

La forma en que funciona un ESR es que genera una señal a una frecuencia específica en la que la reactancia del condensador es pequeña y, a través de un circuito divisor de voltaje, se puede medir la resistencia interna del capacitor.

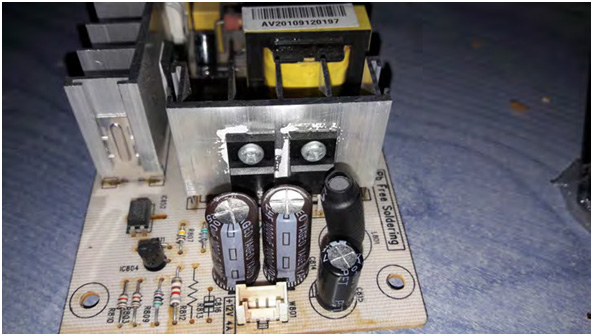

Los condensadores en la etapa final se ubican como C813, C814 y C815. C813 y C814 son 1000uF / 25V, mientras que C815 es 470uF / 16V respectivamente.

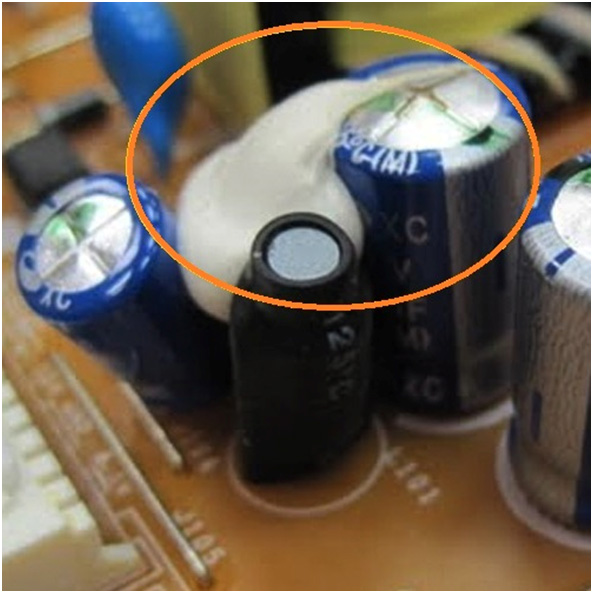

Nueve de cada diez veces ocurre en realidad que se pueden ver que las tapas del condensador están levantadas o infladas o "abovedadas", lo que significa que sin duda estan en corto.
Otras veces, no los reconocerá porque externamente no tiene problemas por lo que visualmente no es de fiar, siempre es mejor verificar esto con un medidor ESR.
En esta placa, C813 y C814 tenían una lectura de ESR más alta que la normal, lo que me llevó rápidamente a reemplazarlos. Un nuevo capacitor dio una lectura de 0.11 Ohms, mientras que mis dos condensadores sospechosos leen 4.59 Ohms y 3.99 Ohms. C815 resultó estar bien, así que lo dejé en su lugar.
Si no está disponible el ESR , simplemente reemplace los tres en un solo barrido. Aquí no hay ningún recubrimiento, por lo que cambiarlos es un juego de niños.
Mientras la placa está apagada, una prueba rápida de los dos diodos de salida, D808 y D809 (ambos FCH20U10) junto a los condensadores en cuestión, seguramente no será un paso en la oscuridad. Si encuentra cualquiera o ambos dañados, antes de atornillar los nuevos en su disipador de calor, aplique una capa delgada de pasta térmica en el lado del disipador de calor.
En mi caso, estos dos diodos estuvieron buenos y, por lo que puedo recordar, nunca he visto que esten en corto, pero siempre hay una primera vez para todo, o casi. Si, después de haber llegado hasta aquí, todavía no hay salida decente (o no hay salida) luego verifique o simplemente reemplace C807, que es un condensador de 47uF / 50V.

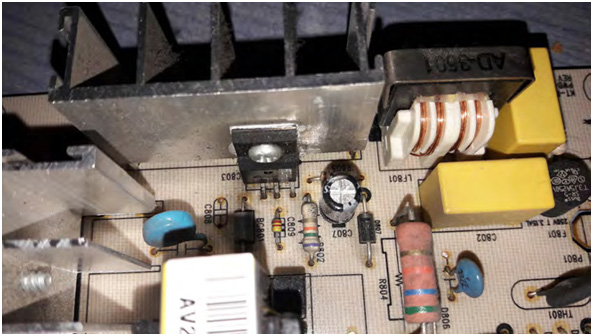

Esta parte es en realidad un paquete de seis pines integrado Modulador de ancho de pulso, o PWM, designado como IC803 en la PCB, y está conectado a un disipador de calor por razones obvias. Este dispositivo es bastante robusto, pero si decide reemplazarlo, como en el caso de D808 y D809, siempre aplique pasta térmica.
Se sorprenderá de la diferencia que se aplica al pegar para mantener la temperatura de los componentes lo más baja posible. No es necesario pegarlo. En realidad, hacer esto hace más daño que bien. Lo mejor es aplicar una capa delgada de pasta y olvidarse de ella durante unos años.
El problema con mi fuente de alimentación, aparte de C813 y C814, era que C814 C807, de 47uF / 50V estaban casi abiertos.
Una vez que estos fueron reemplazados y la placa de imagen se conectó, no hubo más ruidos en el modo de sobrecarga. Al aplicar una señal VGA al monitor, tuve una hermosa imagen para admirar mientras tomaba una taza de mi bebida favorita: el té.
Espero haya sido una clara explicación intenté llevarlos(as) de la mano!
