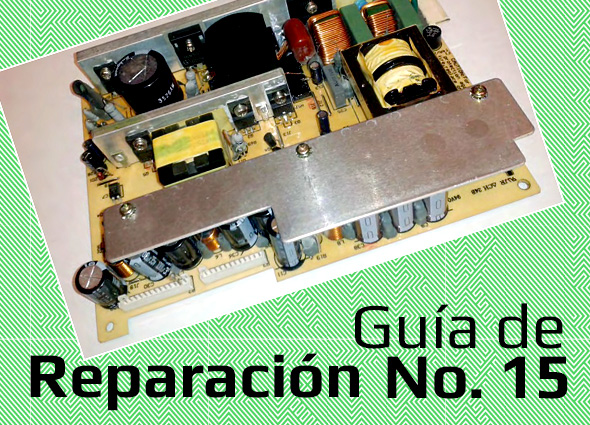

  Fuente MK7-400-1 Análisis etapa 3 del Circuito




Fuente MK7-400-1 Análisis etapa 3 del Circuito
Publicado: 2019-09-23

Cuando se nos daña una fuente o Power supply , es como si nos nombraran el mismo diablo, son muchos los componentes que debemos revisar cuando se trata de Aristocrat u otras marcas que utilizan diferentes voltajes .

Vamos a hacer una entrega dividída en varios capitulos y analizaremos cada etapa de esta fuente. Esta parte de la fuente de alimentación de MK7 es bastante fácil de entender.

Utiliza aún otro IC de controlador PWM (U5) para crear otro voltaje de salida, en este caso, la salida de +12 VDC. Esta vez, el controlador PWM es un UC3845A. U5 impulsa MOSFET Q8 que completa la ruta de retorno para el primario del transformador T2.




Es interesante observar los "puntos" en los devanados del transformador. Estos puntos indican la fase del transformador. Si los puntos están en el mismo extremo (superior o inferior), los devanados están "en fase", lo que significa que la tensión en el devanado secundario aumentará o disminuirá al mismo tiempo que el devanado primario.

Si los puntos están en los extremos opuestos de los devanados, los dos devanados están 180 grados desfasados ​​entre sí. Es solo un punto de interés para nosotros los técnicos. Puede ser importante para algunos diseños. En este caso, el bobinado fuera de fase en T2 actúa como un "amortiguador" para cancelar transitorios y backEMF (creo).

Revisando los 24V2



Por ejemplo, la máquina arrojará la carga de sus fuentes de alimentación en caso de fallo de alimentación de CA. ¿Quiere que la máquina se apague? ¿Por qué no simplemente apagar la fuente de alimentación de +24 VDC?

Eso es lo que puede hacer esta fuente de alimentación.





U203 controla el MOSFET Q201 en serie. Si Q201 está activado, el bus 24V2 está activado. Apagar Q201 mata el bus 24V2. EL Conector X4, pin 8 es la señal de control que enciende y apaga esta salida de +24 VDC.



Y hablando de encender y apagar cosas, veamos U209. Este optoaislador usa +5VSB (alimentación en espera, siempre está encendida) como fuente de alimentación para el LED en el dispositivo. El LED se activa con la señal de "activo bajo" en X4, pin 7. Cuando esta señal baja, completa la ruta de retorno a tierra y enciende el LED. Esto enciende el fototransistor en U209. Esto controla el MOSFET Q12 que, como Q6, enciende la fuente de alimentación (o apaga, supongo).Si tiene una fuente de MK7 a la mano va a ser fácil ubicar los componentes y entonces entender lo que estoy explicando
