Nuestro tema de hoy se enfoca en la señal de los botones Hold/CANCEL 1 al Hold/CANCEL 5 y Bet one, Cash out, Max bet y Dreal daw.
En entregas anteriores en la página de SUPERTECKNIC@S vimos qué es un diodo [ Clic en la imagen]
Tipos de diodos [ Clic en la imagen]
y qué es un Optoacoplador [ clic en la imagen]
Componentes claves muy importantes para el tema que nos interesa; además hablaremos del paquete de resistencias (resistor pack) el cual detallaremos un poco más adelante.

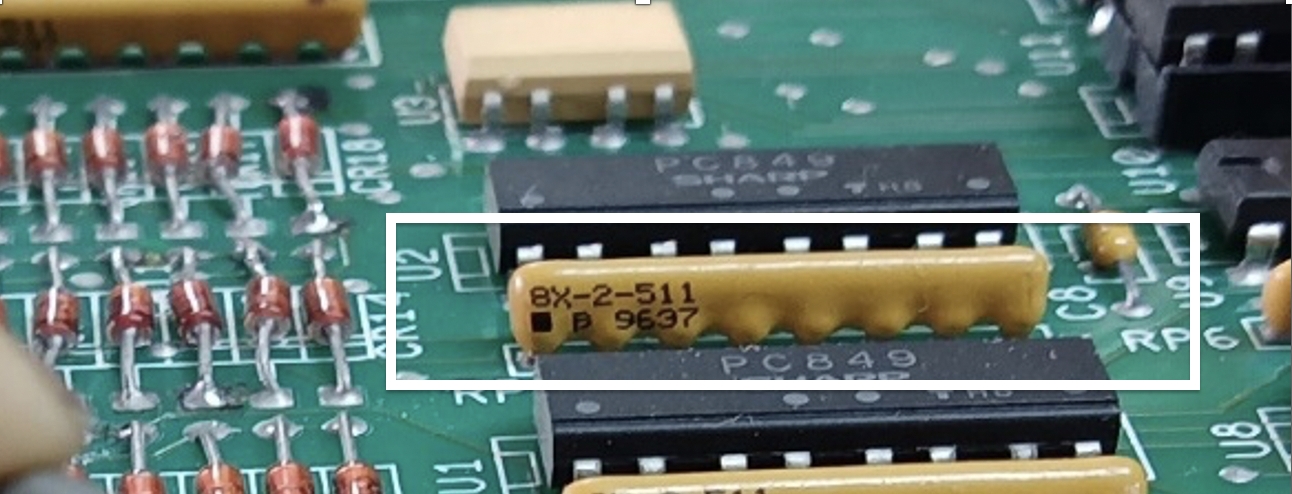

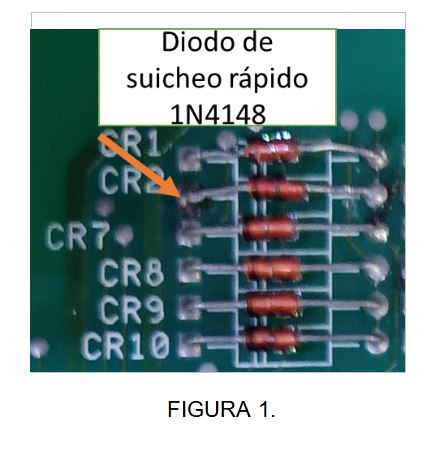

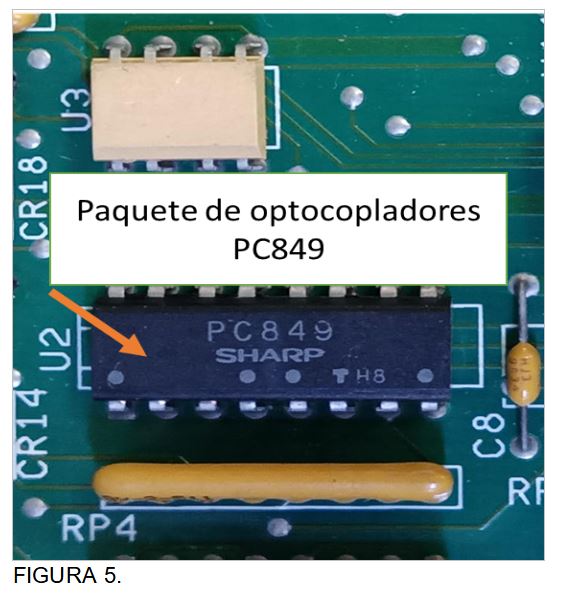

En la placa principal de la maquina póker nos encontramos con los componentes CR1 al CR18 diodos de suicheo rápido (fig 1), RP3 y RP4(paquete de resistencias) además los componentes U1 y U2 (optoacopladores), (fig 2y 3)

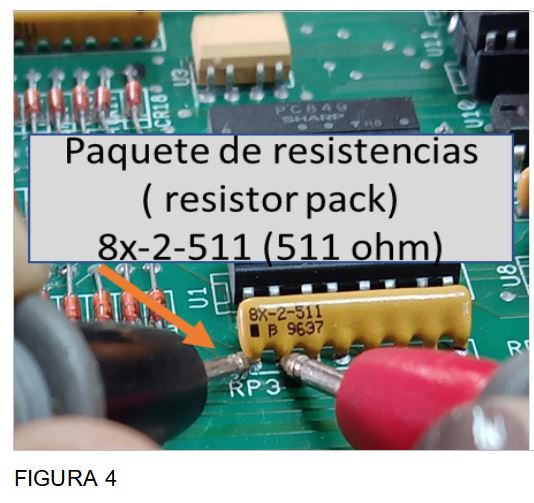

El paquete de resistencias o resistor pack (fig 4) es como su nombre lo indica un grupo de varias resistencias encapsuladas en un solo componente, estas varían sus medidas según la necesidad del circuito y en este caso para nosotros estaremos trabajando un encapsulado de 4 resistencias de 510 ohm.
AQUÍ PODRÁS VER Póker IGT manual técnico, historia del Video Póker
Luego de esta explicación, cuando tenemos fallas en los botones de la maquina póker es común que intentemos solucionar el problema reemplazando el botón, el microsuiche o por último el cableado sin que se logre su reparación y el problema persiste.
Como diagnosticar cual es el componente dañado.

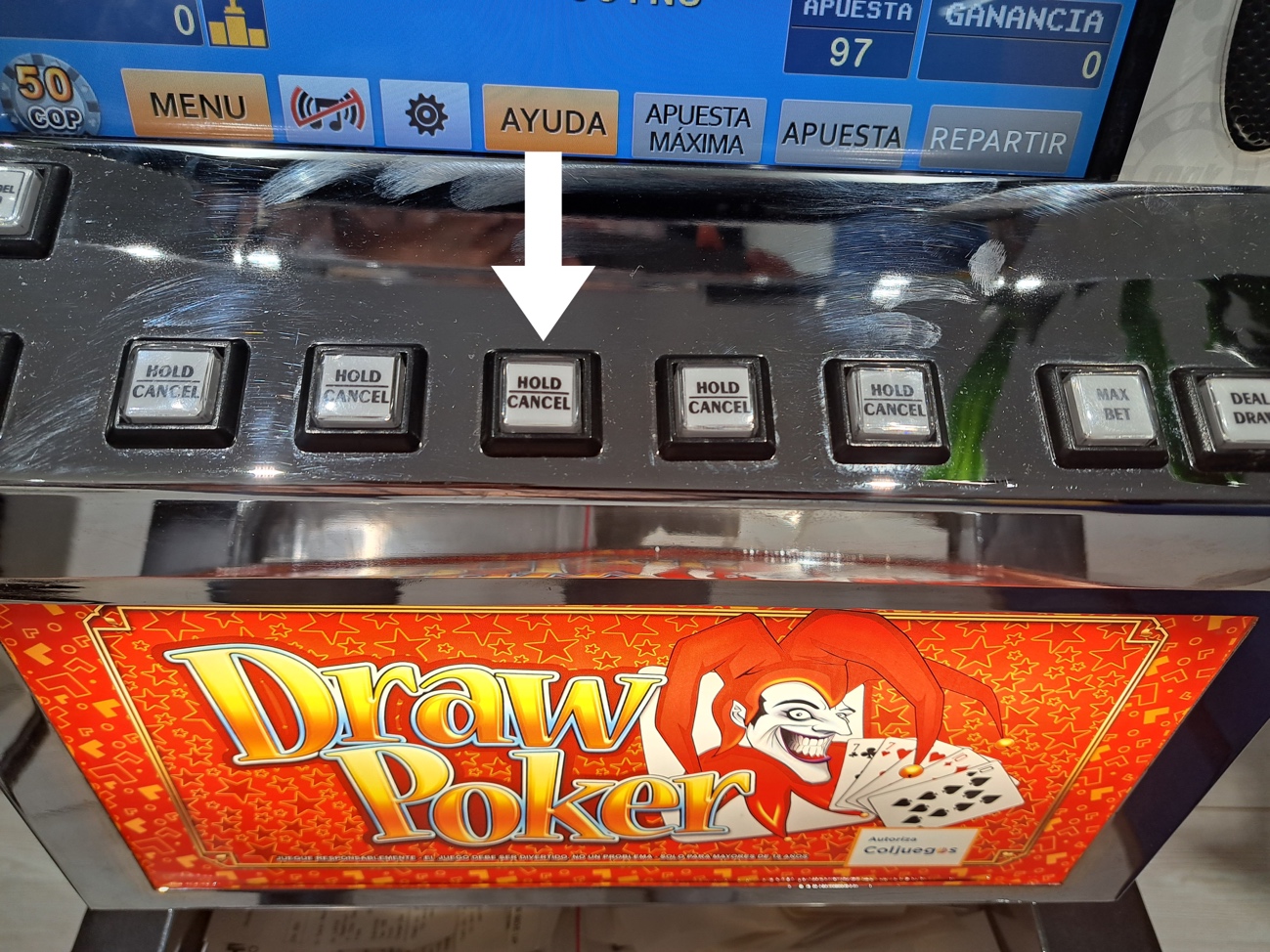

Tomaremos como ejemplo la falla en el botón de retener Nº 3 o Hold/Cancel 3

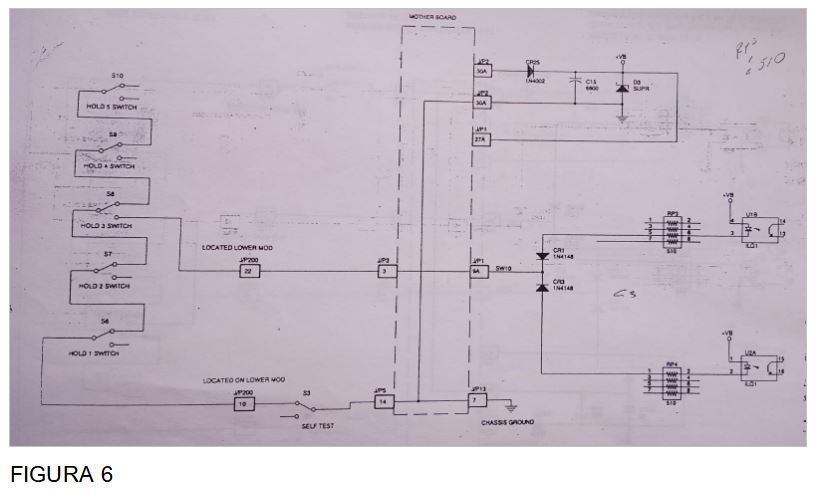

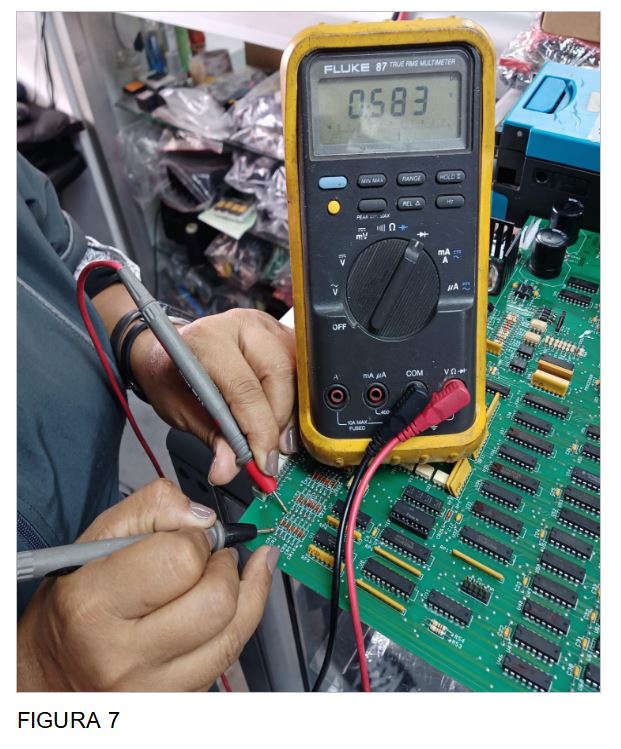

Como podemos observar en el plano de la figura Nº 6 la señal del botón Hold/Cancel Nº 3 pasa por el conector JP3 de la main board e ingresa a la placa principal a CR1 y CR3 pasando por RP3, RP4, U1B y U2A, por eso las pruebas de medición las hacemos en ese orden comenzando por los diodos de suicheo rápido CR1 y CR3, para este caso usamos el multímetro en la escala de diodos y nos debe de dar una medida aproximada a 0.583 V (figura 7).
Medición de los diodos de suicheo rápido.

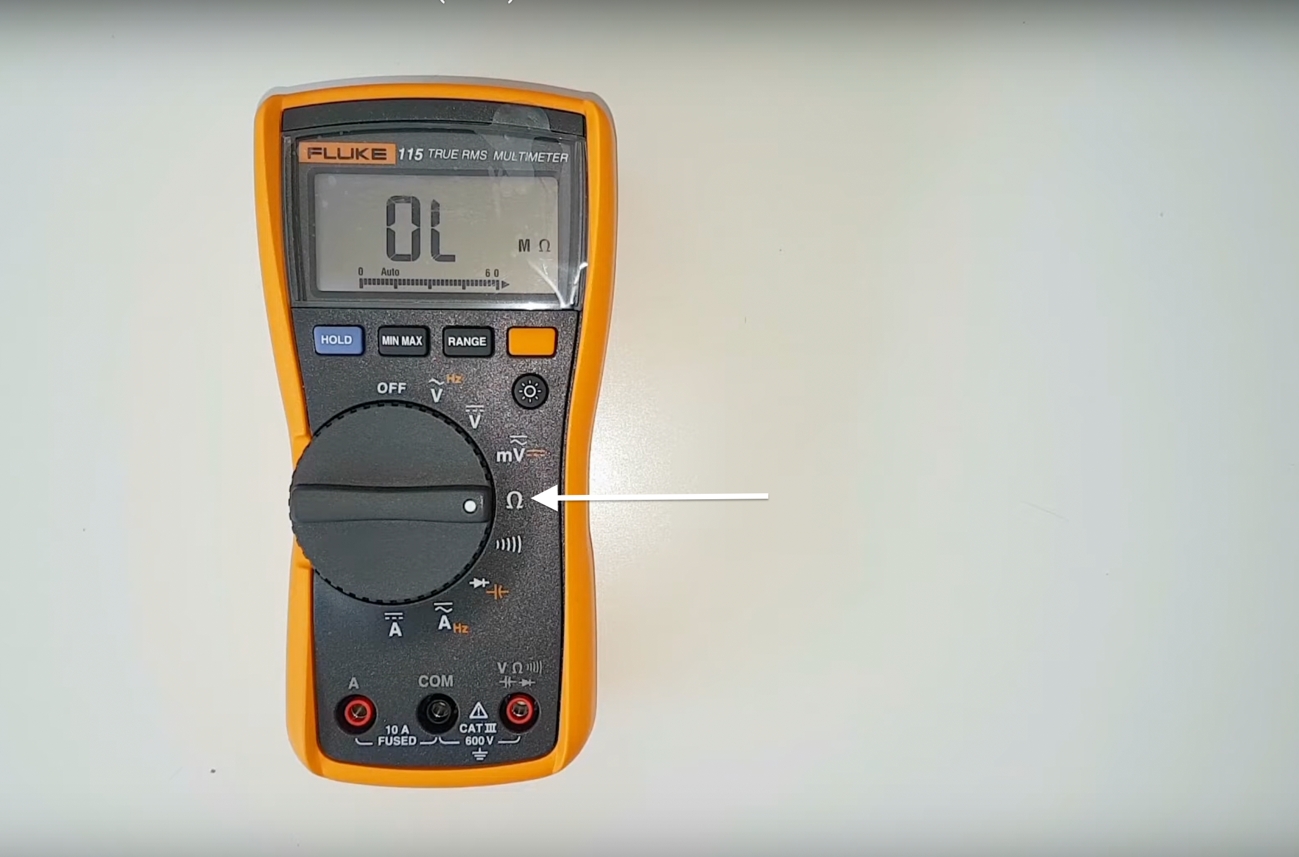

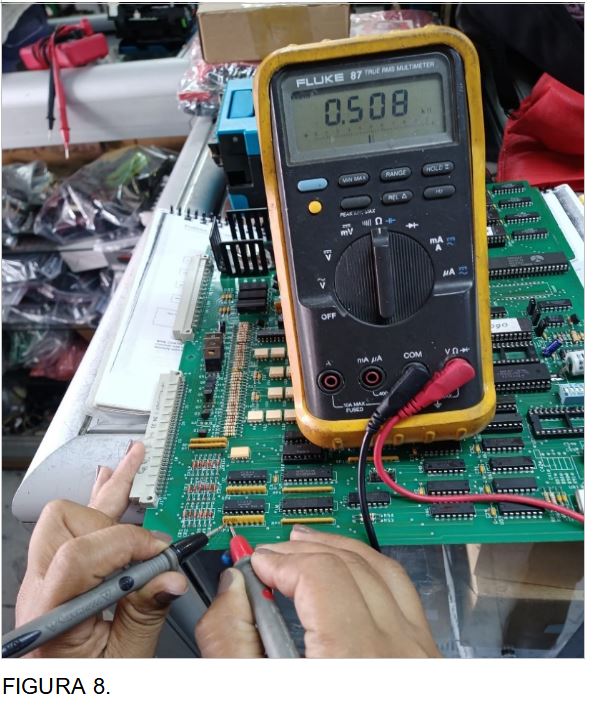

Con el multímetro en la escala de ohmios, el siguiente paso luego de comprobar que los diodos de suicheo rápido será probar el resistor pack 3 y el resistor pack 4 que nos debe mostrar una medida aproximada entre 508 y 0511 ohm, esta medida se hace de 2 en 2 comenzando de izquierda a derecha figura Nº 8
Si no tiene a la mano el paquete de resistencias…

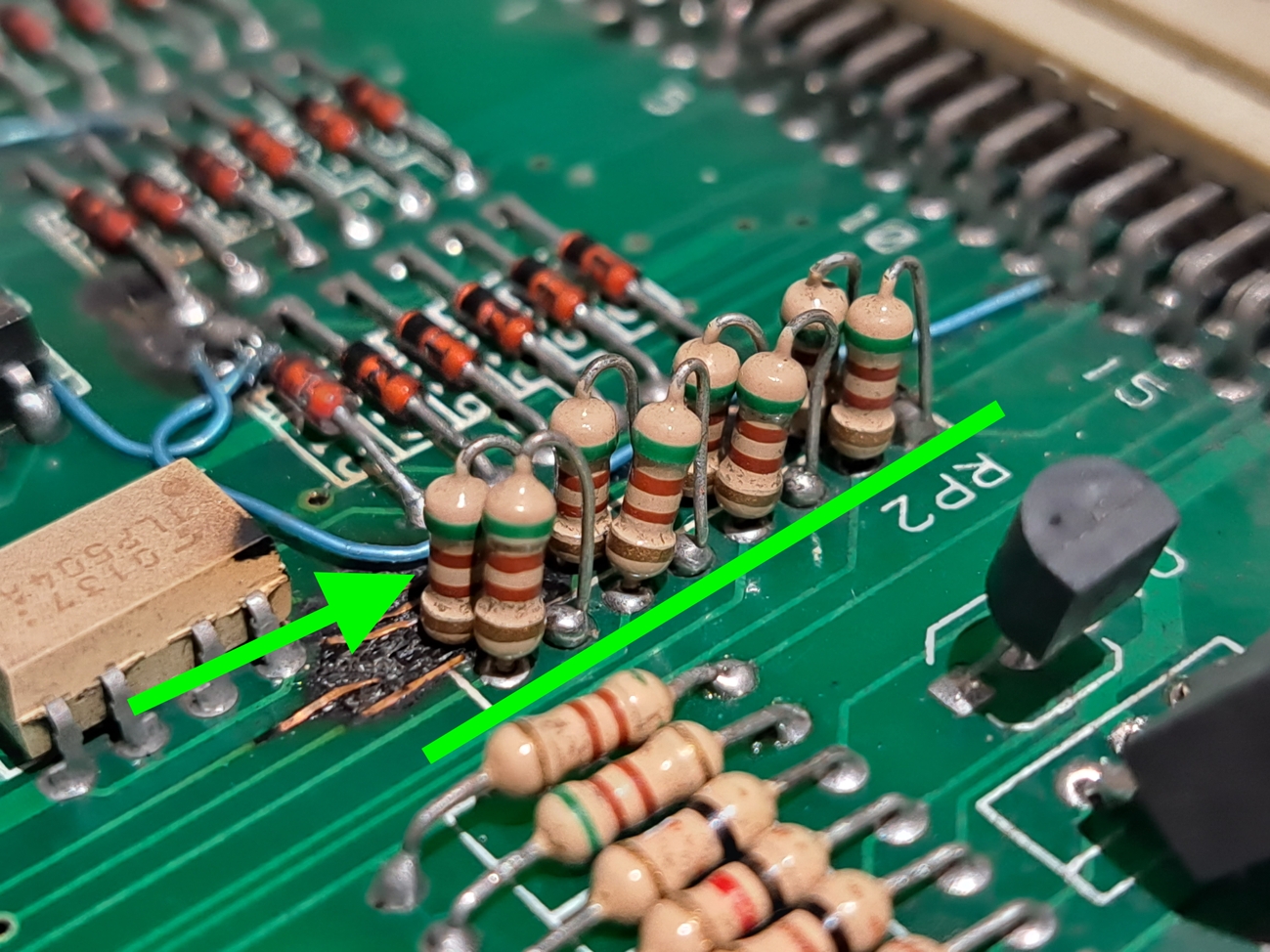

puede remplazarlo por resistencias individuales de 510 ohm ,1/4 de vatio, que como pueden ver en la imagen el circuito se quemó y debí puentearlo utilizando cable ww.

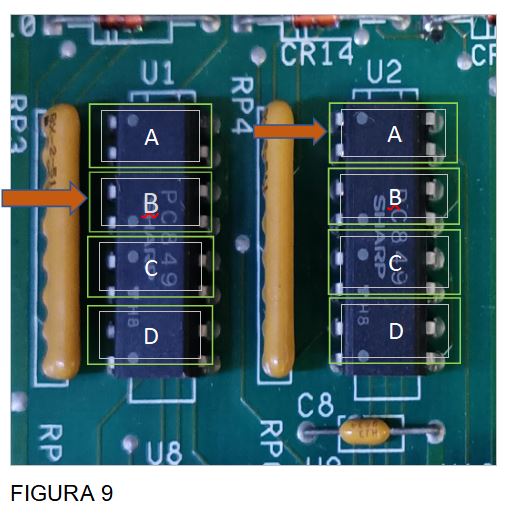

El último paso será comprobar los optoacopladores U1B y U2A (Figura 9)

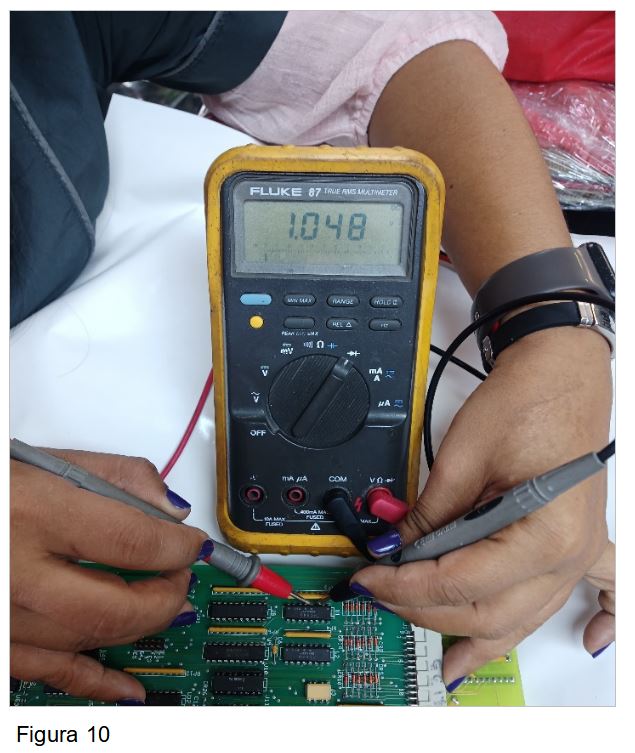

Debemos identificar es el Optoacoplador que vamos a revisar en el U1 (que en este caso es el B) e identificar en cuál de las 4 patillas está el diodo, probando con el multímetro las 2 de la derecha o las dos de la izquierda, y debemos encontrar un valor aproximado a 1.049V (figura 10).
Estos mismos pasos los debemos de repetir para la medición de U2, y así encontrar cual es el que está ocasionando la falla.
Te recomendamos buscar en internet la hoja de datos o datasheet (en inglés) para que tengas mejor información del encapsulado, sus componentes y como están numeradas sus patillas.
Espera nuestra próxima entrega de la biblia del póker IGT
