WMS Blade Power o IGT : Como reparar el power supply cuando no hay 5v

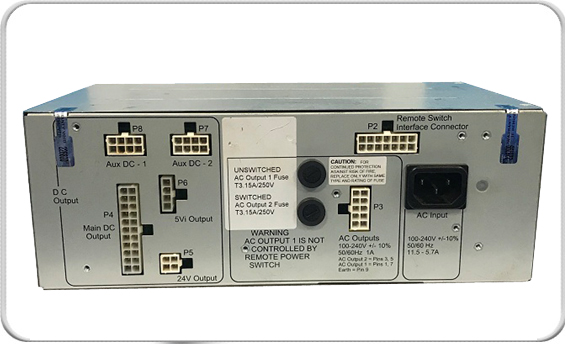

En una fuente de alimentación para una máquina WMS (un Uni-750-1) había una etiqueta que decía "no hay 5v en el conector P6". La unidad se encendió en el banco (se necesita un conector de puente en P2) y tuve los 5v necesarios en dos de los pines, pero no los otros dos. ¿Qué estaba pasando con esto? ¿Cómo podría tener un conector de 4 pines donde solo la mitad tiene voltaje?
Después de mirar más de cerca los circuitos, los dos de 5 voltios estaban separados. Era un solo conector, pero estaba recibiendo el voltaje de dos áreas diferentes.
Una vez que vi dónde estaba el área de la falla me condujo a una pequeña placa de "placa madre" de 12 pines que está soldada a la tarjeta de suministro de energía principal.
Primero, cambié el panel lateral grande (el que tiene los enchufes 120vac). Ningún cambio; todavía no habían 5v en un lado. Luego, en uno de los suministros de energía "de rescate", cambié el pequeño panel lateral, no estoy 100% seguro de si era una buena pieza o no y efectivamente, después de volver a armar la unidad, de hecho, tenía los 5v faltantes.
El tablero pequeño original había fallado. Este es el mejor ejemplo de por qué los técnicos mantienen una "pila de basura" de piezas usadas. En este, habia una nota que decía "ahumado" y la parte principal de la placa de suministro de energía tenía un punto quemado que atravezaba el circuito. Las piezas en el tablero principal eran las malas, no el tablero lateral grande o el pequeño. Ambos funcionaban bien cuando se probaron. Esta fue la primera vez que me encontré con la mitad de un conector que no tenía voltaje en una fuente de alimentación UNI-751-1, así que pensé que podría repararlo. Un posible número de parte en la pequeña tarjeta de 5v es 015032-5V-Aux-3.
Tres fallas de energía en dos días. ¡Uy!
Hemos estado recibiendo muchas lluvias y tormentas recientemente aquí en Michigan. En este fin de semana en particular, el suministro electrico parpadeó (hay apagones) un sábado alrededor de las 5 p.m., el domingo alrededor de las 3 p.m., luego estuvo fuera durante una hora y media a las 11:30 p. m.
Junto con las piezas habituales que debían reemplazarse (como fuentes de alimentación, monitores y algunas placas principales de procesadores) también hubo algunas reparaciones extrañas. Tuve un IGT G20 en el que un cliente afirmó que no podía apostar el valor máximo en el juego, pues solo hacía un "chirrido". ¿Qué? Efectivamente, él me mostró y eso fue lo que hizo.
Cuando se presionó cualquiera de los botones de la apuesta, el juego emitió un chirrido, un chirrido de tipo pájaro porque el tema era "Jungle V.I.P." Luego hubo un retraso o demora después de presionar un botón. Tendría que presionarse cuatro o cinco veces para que el juego girara.
Además, un error de atasco de la impresora de tickets apareció en la pantalla. No se bloqueó nada en la impresora (Epic Ithaca 950) y el bisel de luces no parpadeó en el juego; estaba encendido sin interrupciones. La gran mayoría de las veces, el marco de la luz de la impresora debe parpadear lentamente si el papel está bajo, parpadear rápidamente si hay un error o permanecer encendido cuando está en modo inactivo. En pocas palabras, el juego estaba actuando bastante raro. Hice algunas pruebas con los mismos resultados y el cliente, demora con el giro, junto con errores de atasco de impresora sin razón aparente.
La continua solución de problemas que ejerzo me dijo en mi interior que la impresora de tickets estaba actuando de forma muy extraña, ¿por qué no empezar reemplazando la primera? Aunque en mi mente estaba pensando en el mal suministro del juego principal o en la RAM del juego, o incluso en una mala CPU del juego debido a los problemas de energía.
Inmediatamente después de que la impresora de boletos fue reemplazada por una de repuesto, ¡el juego funcionó a la perfección! No hay errores extraños en absoluto. Simplemente reemplazando una mala impresora de tickets se arregló el juego.
Tenía un videojuego de IGT "Kitty Glitter" que no arrancaba todo. Principalmente arrancaría, luego de reiniciarle por reset. Creo que fue una mala placa de la CPU procesadora principal. Un compañero de trabajo me dijo que podría tener una fuente de alimentación principal mala (modelo WP203F11 de 300 vatios).
Entonces, la fuente de alimentación fue reemplazada solo para que apareciese la misma falla.
Al día siguiente, me dijeron que un mal suministro de energía era el problema. Las unidades se intercambiaron con un juego que funcionaba al lado y se inició el juego.
Tenía cuatro juegos Aristocrat que parecían tener fallas en la fuente de alimentación principal y solo tres en el estante, así que tuve que intentar una reparación rápida en una de las unidades malas para ejecutar el cuarto juego.
Después de reemplazar un puñado de condensadores (incluido el de 22uf 35v "montaje en superficie" al lado del transformador) se puso en el juego. Cuando se conectó la corriente, todo se iluminó maravillosamente (la impresora de tickets, las pantallas LCD de juego y las bombillas de juego). Sabía que todos los voltajes estaban allí. Arrancó todo y volvió a estar en juego.
IGT Fuente de alimentación externa del monitor superior de un progresivo

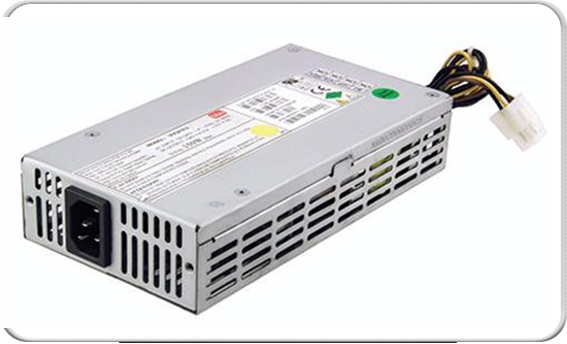

En un monitor superior IGT que tiene una fuente de alimentación externa (como un videojuego vertical "Party Time" o "Fort Knox"), la fuente de alimentación puede repararse rápidamente.
En el modelo de cliente WP207F11 número de parte 40012100W (tipo rectangular más pequeño) reemplacé la mayoría de los condensadores, pero no arrancó 12 y 24VDC estaban totalmente muertos. A veces, un fusible puede ser la causa , en estos casos uno de forma circular, de aspecto extraño, clasificada en 4 amperios marcados con "F1" encima.
La unidad fue etiquetada como "tapas reemplazadas por otras quemadas", así que quité la tapa para echarle otro vistazo para ver que podía haber NO VISTO la primera vez que la destape… Maldita sea!!!. Me olvidé de enchufar el conector de dos pines entrante de 120vac que alimenta la CA. ¿Podría ser así de fácil? ¿Simplemente conectar el conector que olvidé?
No, no del todo Una vez más no apagó el voltaje de CC. Junto a un transformador había tres condensadores que eran difíciles de quitar. Las pinzas de punta fina se usaban cuidadosamente junto con algo de paciencia. Lo mismo con la instalación de condensadores de repuesto, fue un poco complicado, pero los instalé.
Ahora, con TODOS los condensadores electrolíticos reemplazados, un fusible que funciona bien, junto con algunos diodos que también funcionan bien, deben encenderse. De hecho, lo hizo. La fuente de alimentación estaba apaciguando un buen y constante 12 y 24vdc. Como no reemplacé los tres condensadores que eran difíciles de conseguir la primera vez, tuve que trabajar en la unidad por segunda vez.
Por lo que he escuchado, leí y me dijeron: por lo general (no siempre) es una buena idea reemplazar TODOS los condensadores al reparar o reconstruir los suministros de energía. He visto unidades donde algunos condensadores fueron reemplazados, y luego, seis meses después, los otros (que no fueron reemplazados) debieron estar porque la unidad había fallado nuevamente.
Si tiene que abrir una caja de fuente y hacer todo este dispendioso trabajo , hágalo bien y cambie todos los condensadores , por lo general se secan y puede tan solo uno hacer fallar todo el sistema.
