Continuando con nuestros temas relacionados con las fallas en la maquina Poker one traemos hoy un tema sencillo pero que nos genera muchos dolores de cabeza.

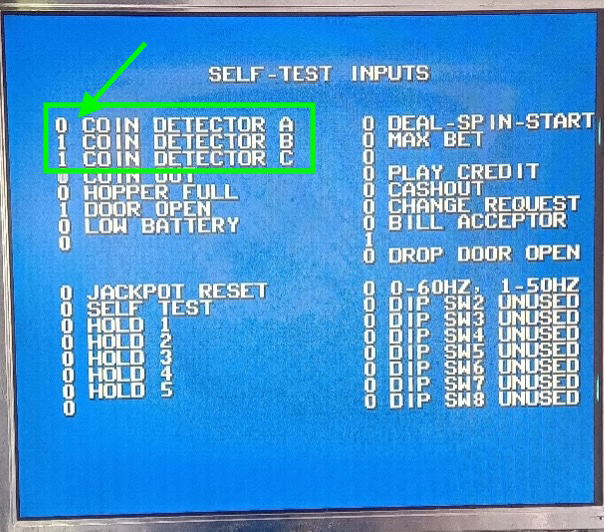

Este tema esta relacionado con el encoder y el ingreso de monedas, y aunque muchos dirán que las maquinas hoy en día las maquinas ya no reciben moneda, pocos saben que estas deben de tener el encoder o un puente suprimiéndolo para evitar este tipo de errores (figura 1 y 2)
Figura 1
Figura 2

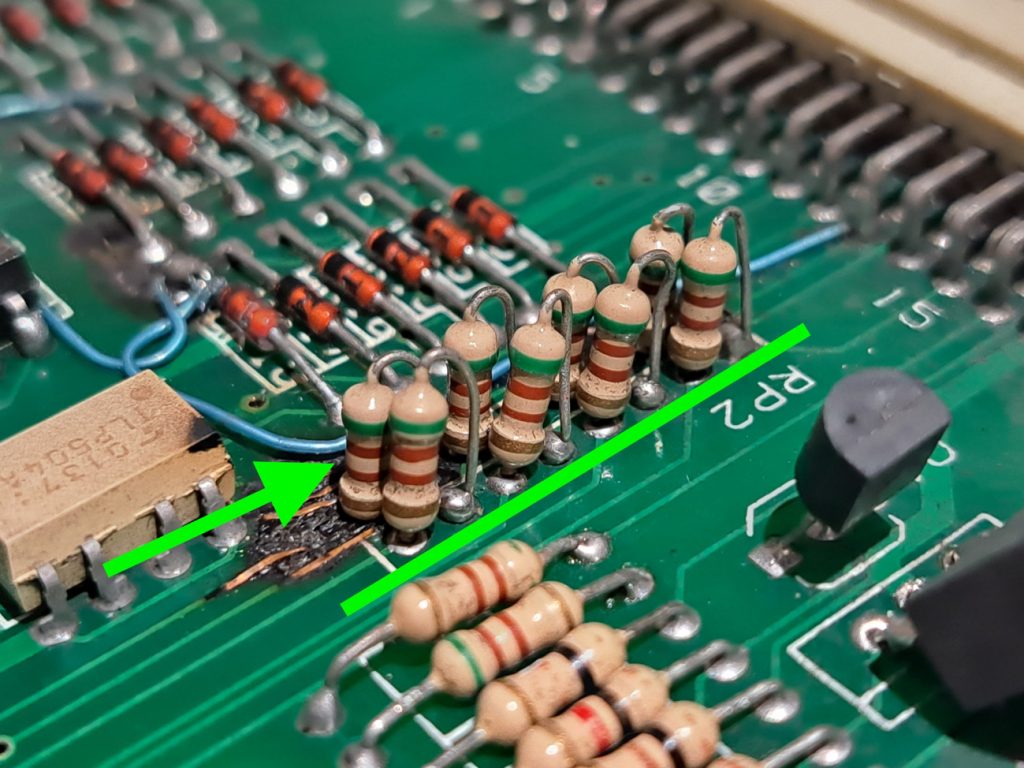

En temas anteriores hablamos del resistor pack y para este caso específico se trata de el RP1 y RP3 ambos con resistencias de 510 ohm (figura 3), que se encarga de controlar la señal que viene de los ópticos del encoder que en pantalla foto se ven como opt A,B y C.
Es poco probable que estos resistor pac se dañen o dejen de funcionar, en la mayoría de los casos el problema surge porque se fractura el RP3 por mal manejo a la hora de insertar la tarjeta principal en el rack donde va la main board y su solución es tan simple como remplazarlo por 4 resistencias de 510 ohm.
LEA AQUÍ COMO MEDIR UNA RESISTENCIA
LEA AQUÍ COMO SABER EL VALOR DE UNA RESITENCIA
Figura 3

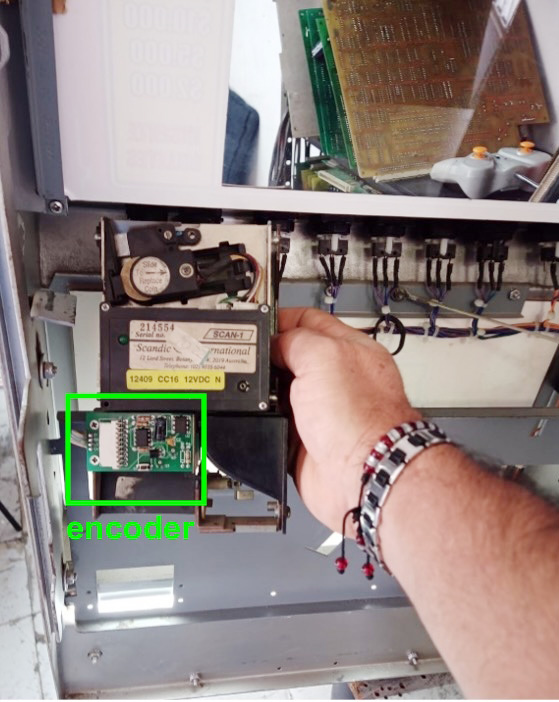

Si luego de remplazar el resistor pack el problema continua debes reemplazar el encoder (Figura 4 y 5) o verificar el puente que lo reemplaza si es el caso
Figura 4
Figura 5
Nota: comprobar el funcionamiento del optocoplador ILQ1D ubicado en la posición u10 de la placa principal (Figura 6)
Figura 6
LEA AQUÍ QUE ES UN OPTOACOPLADOR Y COMO MEDIRLO
LEA AQUÍ UN EJEMPLO EN PÓKER DE COMO MEDIR RESITOR PACK Y/O OPTOACOPLADOR

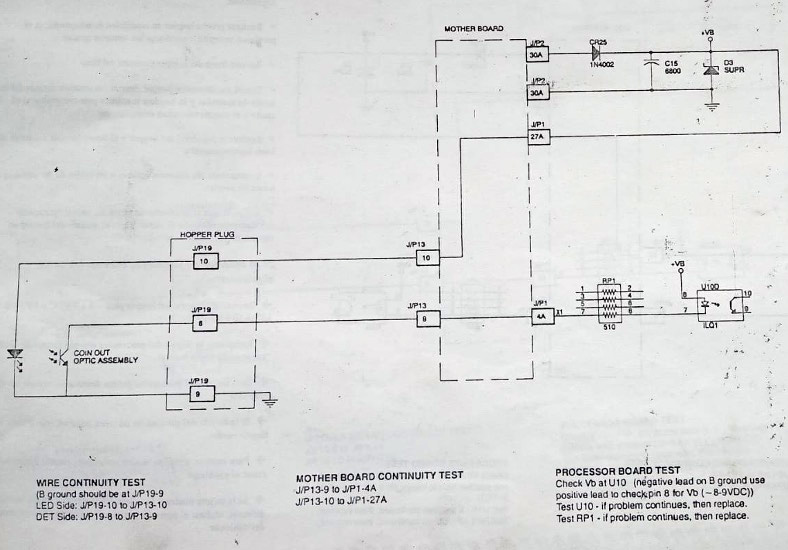

Como podemos observar en el plano de la figura Nº 7 cada diodo tiene una conexión al optoacoplador , y es muy fácil el trazar para medirlo.
