En esta guía de reparación nos vamos a centrar en las máquinas de rieles de la referencia S-plus o S+.
Este tipo de Maquinas de Casino fueron la evolución natural de las máquinas electromecánicas que tenían como principal atractivo el tener una palanca que impulsaba los rieles, para luego ser detenidos uno a uno por un sistema de bobinas.
El inconveniente principal de este modo de juego era que si el apostador halaba muy fuerte la palanca y esta no estaba ajustada en la parte neumática que controlaba la fuerza del impulso, los fototransistores ( lea aquí que es un Optoacoplador o Fototransitor ) * ubicados en los 3 , 4 ó 5 rieles no eran capaces de leer las posiciones y marcaba un error que era muy recurrente: TILT (que nosotros en nuestro argot tradujimos como Tildada) , lo que obligaba a que se debiera abrir la puerta , presionar un botón que tenia para RESETEAR el juego, y devolver los créditos apostados, confiando en la buena fé de quien estaba jugando, lo que a veces desacomodaba el COIN IN .

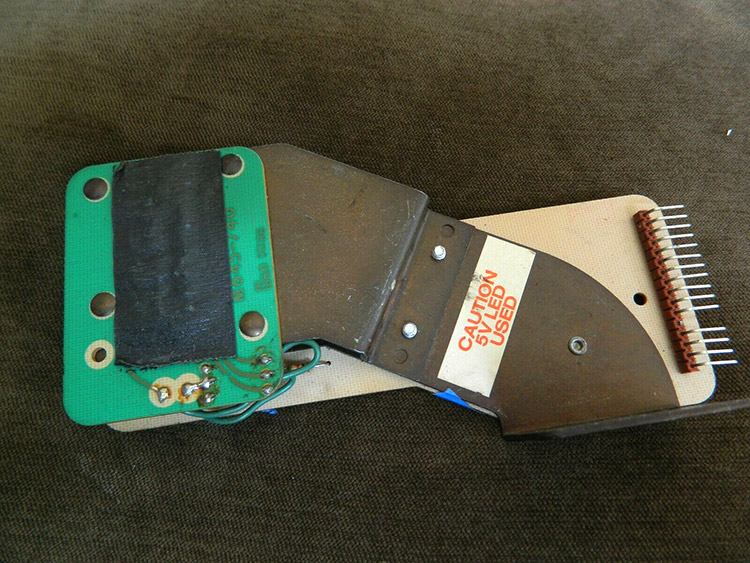

Imagen de un sensor de Bally E2000, bajo la cinta negra están ubicados de un lado los emisores y del otro los receptores
Para resolver este problema, se ideó la utilización de Steeper motor que explicamos MUY DETALLADAMENTE en este Capitulo ( lea aquí Como Funciona un MOTOR PASO A PASO o steeper motor ) * lo que permitió una detección muy precisa de la posición y que desapareció el problema de TILT o al menos lo redujo en su gran mayoría .
Bueno y después de esta tierna historia, manos a la obra! , vamos a aprender como reparar el Problema TILT de Rieles en máquina S-plus o S+
Es poco probable que esto (el punto b.) funcione pero en realidad es un buen comienzo pues la ausencia de voltajes por aislamiento de los pines ocurre. Si definitivamente están correctos deberá revisar lo siguiente, PERO TENGA A LA MANO UNA MPU IGTS+ y/o S-plus en perfecto estado para que compare .
Es muy fácil ubicarlo, recuerde que está al final de la tarjeta detrás del conector izquierdo que encaja en la Motherboard , y su posición es U4 . También se observan en la imagen los Resistor Pack RP1 / RP2 / RP3
Tenga cuidado al quitar el Integrado 4049UB las pistas pueden estar muy débiles pues estas tarjetas no son una quinceañera … más bien son cuarentonas cerca de los 50´s que vieron un casino en el 1985 (año en que empezaron a fabricarse) y pudieran romperse / aislarse.
Al finalizar el cambio, deberá limpiar con disolvente y un cepillo Superteck , ya sólo es conectar nuevamente la MPU Rieles IGT S+ y/o S-plus al transformador, atornillar e iniciar el proceso para verificar que estén funcionando correctamente los rieles.
Para ello abra la puerta y luego gire la llave para restablecer los rieles y ciérrela nuevamente. Si al apagarse y encenderse la máquina los rieles giran es confirmación que quedó solucionado el problema de TILT en Rieles IGT S+ y/o S-plus .
(*) le recomendamos fuertemente leer estos dos artículos para entender como reparar el Problemas de Tildado en Rieles IGT S+ y/o S-plus
