En esta guía de reparación nos vamos a centrar en las máquinas de rieles de la referencia S-plus o S+.
Es común que en las instalaciones de sistemas Online se encuentren circuitos que no tienen señal de contadores, para lo que deberemos revisar los componentes como se detallan a continuación:

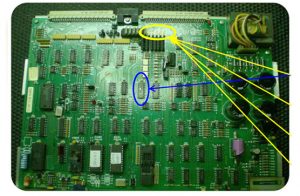

Todos los contadores son manejados por el integrado U23
Contador CoinIn es manejado por U23 y el C5
Contador Coinoutes manejado por U23 y el C4
Contador Coindrop es manejado por U23 y el C6
Contador Jackpot es manejado por U23 y el C9
Si alguno de estos (C´s) esta en corto estará afectando directamente al contador que maneja (si desea saber como medir un condensador refiérase a nuestro curso de electrónica básica en esta misma sección)
Todos los condensadores cerámicos son de 33000PF 100v
IMPORTANTE
Además de los C´s existen los K1,K2,K3,K4,K5,K6 que son relevos que trabajan en conjunción con el U23, es conveniente revisarlos de acuerdo al contador que este presentando la anomalía
En este caso (la mayoría de las veces) se deberá revisar el U23 que como ya sabemos es quien maneja todos los contadores; en conveniente revisar también U33 / U26 / U34 / U13 porque pueden haberse afectado por sobrecarga .
IMPORTANTE
No esta demás revisar los cableados y contadores en general, con el tiempo el recubrimiento del cable de cobre de las bobinas se pierde con el calor y puede producir cortos en el interior de los hardmeters
Me encanto
Me gustó
No me gustó
Las máquinas tragamonedas de Konami tienen una sólida historia en la industria de los juegos de casino.
Las máquinas tragamonedas de Konami han sido muy populares en la industria de los casinos, siendo conocidas por sus gráficos de alta calidad y sus atractivas funciones. Algunas de las máquinas tragamonedas de Konami más populares incluyen China Shores, Dragon's Law y Solstice Celebration. Una característica destacada que se incluye en una máquina tragamonedas de Konami es la característica de bonificación única.
Algunas máquinas ofrecen una función de "Saldo de fortuna" que permite a los jugadores elegir entre dos premios diferentes. Otras máquinas ofrecen funciones que hacen que el jugador supere una serie de desafíos para ganar grandes premios.
Algunas características son Protocolo SAS o serie X, Aceptador de billetes JCM de la serie UBA o anterior, y una tarjeta de eproms.
Hoy les proporcionamos un manual completo , que esperamos les sea útil.
Para el tema de hoy trabajaremos además de la placa principal la Main board que en conjunto se encargan de la habilitación y la correcta aceptación y registro de los billetes en la máquina, es común que la máquina al encenderla energice el billetero, pero no lo habilite para su correcta aceptación.
Esto puede ser por problemas en la tarjeta principal en el integrado PS 1201X, que en la placa principal está en la ubicación K6 (figura 1) o fallas en la Main board (D4).
Para corregir los problemas antes mencionados es recomendable cambiar los componentes.
En la Main board (figura 2) podemos reemplazar D4 por un puente de alambre, preferiblemente ww.
Para el caso del conector J8 en la Main board, debemos reemplazar el conector y verificar en el conector del billetero que los cables que vienen de los pines 1 y 5 del conector J8 de la Main board este energizados con 24 voltios AC, para que el billetero se pueda habilitar (Figura 3)
Conector J8
Conector J8 que viene del billetero
Los pines 2 y 4 del conector J8 son la señal de pulso y tierra respectivamente y son los encargados de enviar la señal de registro (Figura 4).
Pin 1
Los falsos contactos en el conector J8 de la Main board (figura 3) hacen que el billetero acepte los billetes, pero no los registre correctamente.
integrado PS 1201X que es un relay. Te recomendamos buscar en internet la hoja de datos o datasheet (en inglés) para que tengas mejor información del encapsulado, sus componentes y como están numeradas sus patillas.
Estos son los viejos botones de Estilo WMS. Si todavía tiene estos o tiene extras, guárdelos. Puede usarlos para los juegos WMS más nuevos. Así es como se hace si no está familiarizado con desmontarlos. Comience por enderezar estos pines. En una nota lateral, a veces pude hacer que funcionaran simplemente desglosándolos y limpiándolos con un cepillo pequeño. Un cepillo de dientes barato de la tienda.
Luego, en la parte posterior del OLED, hay un respaldo de plástico que puede quitarse para que pueda caber fácilmente en el marco de plástico de estilo más nuevo. Ver Fig.11
Disipadores clases . Lo primero que debemos saber es que los Led de potencia generan mucho calor debido a los chips instalados y este calor puede afectar al buen funcionamiento de los Leds y su gestión es vital para el funcionamiento y rendimiento lumínico y la vida del Led.
Su función es crear un área de superficie más grande en un dispositivo productor de calor, semiconductores o Leds, al hacerlo permiten una transferencia más eficiente del calor hacia afuera y hacia sus alrededores.
Los fabricantes de transistores o semiconductores de potencia indican la impedancia térmica de la conexión al ambiente, que se muestra con el símbolo Rθ JâA y se mide en unidades de °C/W.
La unidad muestra cuánto se espera que la temperatura de la conexión aumente por encima de la temperatura ambiente alrededor del encapsulado por cada unidad de potencia (vatio) disipada dentro del dispositivo.
La conexión de un disipador térmico a la aplicación reducirá significativamente la impedancia térmica de la conexión al ambiente. En la siguiente etapa, decida qué tan baja debe ser la vía de impedancia térmica para ofrecer una operación segura y confiable.
Según el diagrama:
Como funciona un disipador y porque
Todo comienza en la forma en que un componente electrónico genera calor, el cual recibe el nombre de Efecto Joule. Se trata de un fenómeno que se produce al estar los electrones en movimiento en un conductor. En consecuencia, se producirá un aumento de temperatura debido a la energía cinética y a los choques entre ellos. Mientras más intensidad de energía, mayor flujo de electrones habrá en el conductor, y, en consecuencia, mayor calor se desprenderá.
Esto es extensible a los chips de silicio, en cuyo interior se condensa una gran cantidad de electrones en forma impulsos eléctricos.
Este fenómeno lo podemos ver perfectamente en esta captura térmica. Cuando un PC está consumiendo gran cantidad de energía, incluso los conductores aumentan de temperatura.
Dicho esto, el disipador no es más que un bloque metálico compuesto de cientos de aletas que está en contacto directo con el chip a través de una pasta térmica. De esta forma el calor generado por el chip pasa al disipador y de éste al ambiente. Por lo general, encima de los disipadores se coloca uno o dos ventiladores para ayudar a eliminar el calor del metal. En esencia, intervienen dos mecanismos de intercambio de calor:
Por esta razón es importante que los disipadores esten mas que sobrados y que la temperatura de la unión del led y el radiador no supere los 50º, esta es una foto térmica donde se aprecia mejor el “porque” del tamaño del disipador y su beneficio
Tipos de disipadores:
Existen varios tipos pero para el tema que estamos tratando vamos a ver en las imágenes estas referencias aletas , pin block púas , plancha o planos y como un led se puede “pegar a una superficie”
De seguro esta muy familiarizado(a) con esta imagen , la vemos en la mayoría de circuitos de consumo no tan alto.
fig1. Disipador tarjeta Multigame
Aunque nos parezca que un bloque está muy bien pulido, microscópicamente el contacto no es perfecto al ser sólidos, por lo que se necesita un elemento que los una físicamente para que la conducción de calor tenga efecto.
Hay tres tipos de pasta térmica, las de tipo cerámico, por lo general blancas, las de tipo metálico, casi siempre grises o plateada o las de metal líquido que parecen, pues eso, metal líquido. Las de tipo metálico son las más comunes, con una relación rendimiento/precio muy buena y llegando a conductividades de hasta 13 W/mK. Las de metal líquido normalmente se usan para Delidding, y tienen conductividades de hasta 80 W/mK.
En el mercado podrás conseguir una interesante variedad de esta sustancia, debido a los elementos que sirvan de componentes para la pasta térmica. Entre ellos, están:
Espero haya sido de total agrado este articulo sobre como funciona un disipador , tipos de disipadores , como calcular el valor de un disipador, que es la pasta Térmica .
Colaboración
SUPERTECKNIC@ Fernán Duque
Nuestro tema de hoy se enfoca en la señal de los botones Hold/CANCEL 1 al Hold/CANCEL 5 y Bet one, Cash out, Max bet y Dreal daw.
En entregas anteriores en la página de SUPERTECKNIC@S vimos qué es un diodo [ Clic en la imagen]
Tipos de diodos [ Clic en la imagen]
y qué es un Optoacoplador [ clic en la imagen]
Componentes claves muy importantes para el tema que nos interesa; además hablaremos del paquete de resistencias (resistor pack) el cual detallaremos un poco más adelante.
En la placa principal de la maquina póker nos encontramos con los componentes CR1 al CR18 diodos de suicheo rápido (fig 1), RP3 y RP4(paquete de resistencias) además los componentes U1 y U2 (optoacopladores), (fig 2y 3)
El paquete de resistencias o resistor pack (fig 4) es como su nombre lo indica un grupo de varias resistencias encapsuladas en un solo componente, estas varían sus medidas según la necesidad del circuito y en este caso para nosotros estaremos trabajando un encapsulado de 4 resistencias de 510 ohm.
AQUÍ PODRÁS VER Póker IGT manual técnico, historia del Video Póker
Luego de esta explicación, cuando tenemos fallas en los botones de la maquina póker es común que intentemos solucionar el problema reemplazando el botón, el microsuiche o por último el cableado sin que se logre su reparación y el problema persiste.
Como diagnosticar cual es el componente dañado.
Tomaremos como ejemplo la falla en el botón de retener Nº 3 o Hold/Cancel 3
Como podemos observar en el plano de la figura Nº 6 la señal del botón Hold/Cancel Nº 3 pasa por el conector JP3 de la main board e ingresa a la placa principal a CR1 y CR3 pasando por RP3, RP4, U1B y U2A, por eso las pruebas de medición las hacemos en ese orden comenzando por los diodos de suicheo rápido CR1 y CR3, para este caso usamos el multímetro en la escala de diodos y nos debe de dar una medida aproximada a 0.583 V (figura 7).
Medición de los diodos de suicheo rápido.
Con el multímetro en la escala de ohmios, el siguiente paso luego de comprobar que los diodos de suicheo rápido será probar el resistor pack 3 y el resistor pack 4 que nos debe mostrar una medida aproximada entre 508 y 0511 ohm, esta medida se hace de 2 en 2 comenzando de izquierda a derecha figura Nº 8
Si no tiene a la mano el paquete de resistencias…
puede remplazarlo por resistencias individuales de 510 ohm ,1/4 de vatio, que como pueden ver en la imagen el circuito se quemó y debí puentearlo utilizando cable ww.
El último paso será comprobar los optoacopladores U1B y U2A (Figura 9)
Debemos identificar es el Optoacoplador que vamos a revisar en el U1 (que en este caso es el B) e identificar en cuál de las 4 patillas está el diodo, probando con el multímetro las 2 de la derecha o las dos de la izquierda, y debemos encontrar un valor aproximado a 1.049V (figura 10).
Estos mismos pasos los debemos de repetir para la medición de U2, y así encontrar cual es el que está ocasionando la falla.
Te recomendamos buscar en internet la hoja de datos o datasheet (en inglés) para que tengas mejor información del encapsulado, sus componentes y como están numeradas sus patillas.
Espera nuestra próxima entrega de la biblia del póker IGT
